Description
De nieuwste softwareversie is V2.1.0. Als je een oudere versie ontvangt, kun je deze zelf bijwerken. Dit product bevat geen 18650-batterij.
Energiekosten zijn ongeveer 80 ~ 100mA. Bij gebruik van een 3500 mAh 18650-batterij kan dit bord in theorie tot 35 uur werken.
Wat is het?
Dit ESP8266 ontwikkelbord is uitgerust met een geïntegreerd 18650-oplaadsysteem, een OLED-display en een 3-weg tijdelijke schuifschakelaar. Het is geïnstalleerd met de nieuwste ESP8266 Deauther-software, waarmee je verschillende aanvallen kunt uitvoeren om WiFi-netwerken te testen. Houd er rekening mee dat de ESP8266 alleen 2,4 GHz ondersteunt.
Je kunt het ook gebruiken om je eigen software te ontwikkelen. Het is eenvoudig te gebruiken, net als elk ander ontwikkelingsbord van de ESP8266.
GPIO’s en hardware-informatie
Beeldscherm: SH1106 1.3 “OLED
Scherm SDA: GPIO 5 (D1)
Scherm SCL / SCK: GPIO 4 (D2)
WS2812b LED: GPIO 15 (D8)
Knop omhoog: GPIO 12
Knop omlaag: GPIO 13
Knop selecteren: GPIO 14
Break out pins:
GPIO-16
GPIO-3 (RXD)
GPIO-1 (TXD)
GPIO-5 (SDA)
GPIO-4 (SCL)
GPIO-0
GPIO-2
3.3V
GND
5V
Waarom heb je het gehaald?
Dit ontwikkelbord is speciaal ontworpen voor het project van Spacehuhn:ESP8266 Deauther.
Wat maakt het speciaal?
Slechts 80-100mA stroomverbruik
Tot 35 uur batterijduur met een 3500 mAh 18650-cel
Laadstroom: 500mA
Inclusief 8dB antenne
Inclusief 2 acryl etuis
7 uitbraken GPIO en 3.3V en 5V uitgang
4 LED’s om de batterijstatus in realtime aan te geven
Aan/uit-knop: klik om in te schakelen, dubbelklik om uit te schakelen
Bescherming: kortsluiting, overladen, over ontladen, temperatuur, polariteit
Gebruik het alleen voor test- en educatieve doeleinden tegen je eigen apparaten! Ik neem geen verantwoordelijkheid voor wat je ermee doet.
Controleer de wettelijke voorschriften voor jouw land om ervoor te zorgen dat je geen wetten overtreedt.
WiKi
Ontwerpbestanden en schema’s

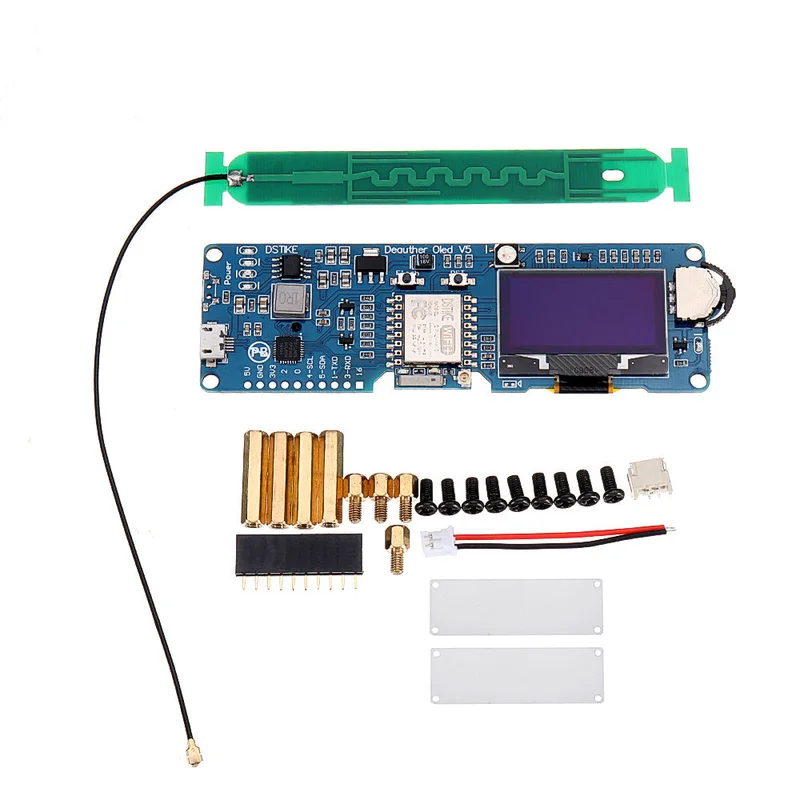

Pakket inbegrepen:
1 x WiFi Deauther OLED V5 ESP8266 ontwikkelbord
1 x 10-pins koptekst
1 x 8dB antenne
8 x schroeven
4 x lange ondersteuning
4 x korte ondersteuning
2 x acryl hoesje
1 x batterijconnector
