Description
Productgrootte:
- PCB-maat: 176 x 50 mm.
- Schermgrootte: 160 x 40 mm (exclusief uitstekende delen).
- Weergavegebied: ongeveer 133 x 25 mm.
- Dikte van het bord: ongeveer 20 mm (zonder uitstekende componenten).
Kenmerken:
- Speciale VFD-spectrumweergave met een resolutie van 25 x 15.
- Ondersteunt een frequentiebereik van 32Hz-16KHz, voor nauwkeurige bandweergave.
- Valsnelheid van de lichtbalk, houdtijd en valsnelheid van de piek zijn afzonderlijk instelbaar.
- Keuze tussen real output en smooth output.
- Helderheid van de klok is in 3 niveaus aanpasbaar.
- Uitgebreide functie-interface: infrarood, geluidsbronselectie, volumeregeling, volumetoets, volumeweergave, stand-byregeling.
- Nauwkeurige klokweergavefunctie met een ingebouwde kristaloscillator.
- Software AGC en aangepaste uitvoercurve voor optimale uitvoereffecten.
- Aangepaste frequentiebandweergave voor volledige audiofrequentieweergave.
- Maximale spanning: 5V, aanbevolen 5V/2A.
- Gebruik een gewone USB-oplader voor voeding, geen computer USB.
Specifieke bediening:
- Normale modus:
- Enkele klik: UP – Moduswijziging, DOWN – Moduswijziging, OK – onderste regelweergave in spectrummodus.
- Dubbelklik: OK – Schakelen tussen real/smooth output.
- Drie klikken: OK – Menu-effectschakelaar.
- Vier klikken: OK – Volumeweergavefunctie aan/uit.
- Vijf klikken: OK – Schakel uitvoerniveau van de uitgebreide poort in.
Belangrijke aantekeningen:
- VFD (Vacuüm Fluorescent Display) werkt met hoge spanning, raak de pinnen niet aan tijdens gebruik.
- Langdurig gebruik kan leiden tot ongelijkmatige helderheid, wat normaal is.
- Als er geen klokmodule is geïnstalleerd, zijn de klokfunctie-instructies ongeldig.
- Bij afwezigheid van signaal en bediening schakelt het apparaat naar stand-by.
Pakket inbegrepen:

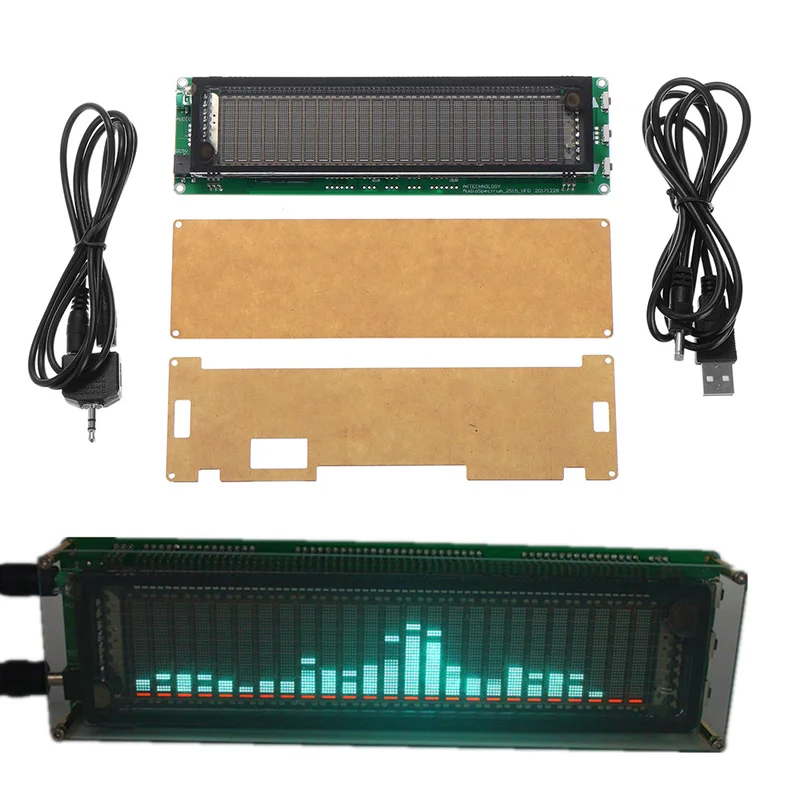

- 1 x doe-het-zelf VFD muziek audiospectrum indicatorkit
