Description
Kenmerken:

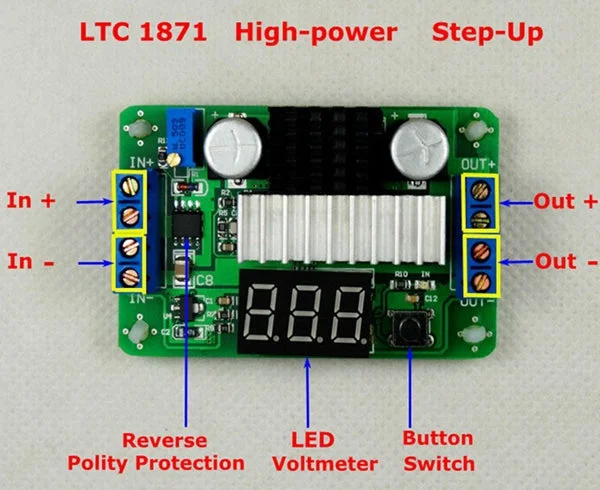

1. In +: Invoer positief
2. In-: Negatief invoeren
3. Out +: Output positief
4. Uit-: Uitgang negatief
5. Gewicht: 40 g
6. Afmetingen: 67 x 42 x 18 mm (L x B x H)
7. Ingangsspanning: DC 3.5-30V
8. Output vermogen: maximaal 100W (Let op: volgens de wet van behoud van energie, berekening onder de voorwaarde van nominale uitgangsstroom: Uin*Iin*efficiëntie = Uout*Iout (Uin: invoerspanning, Iin: invoerstroom))
9. Uitgangsspanning: 3.5V-30V (boost-modus, de invoer moet kleiner zijn dan of gelijk aan de uitgangsspanning)
10. Ingangsstroom: 6A (maximaal 10A)
11. Voltagemeter nauwkeurigheid: ± (5 ‰ + 1 cijfer)
12. Statisch stroomverbruik: normaal ongeveer 15 mA (de werkelijke stroom kan afwijken)
Functie:
Met functie voor het uitschakelen van de toets en het verminderen van het stroomverbruik
Ingangs- en uitgangsspanningen kunnen afwisselend worden weergegeven
De energiestatus kan vrij worden gedefinieerd
De ingang heeft de functie van omgekeerde verbindingsbeveiligingen zal niet doorbranden bij een verkeerde aansluiting (MOS-buis omgekeerde verbindingsbescherming)
Uitgangsspanningsmodus: standaard weergave, LED-indicator uit
Ingangsspanningsmodus: Druk op de knop om te schakelen, LED-indicator aan
Wisselmodus: Druk opnieuw op de toets om invoer/uitvoerspanning afwisselend weer te geven (3s). Druk opnieuw op de knop om over te schakelen naar de weergave van de uitgangsspanning
LED-voltmeter stopt de werkmodus (de modus blijft actief): houd de knop ingedrukt totdat de monitor geen cijfers meer weergeeft (langer dan 4 seconden ingedrukt houden) en laat de knop los. LED-lampjes worden uitgeschakeld. Op dit moment voert het geen geheugenfunctie uit. Klik op de knop, de LED-voltmeter begint weer te werken.
Gegevens testen (Voltmeter Open):
3,7 V tot 5 V / 2 A efficiëntie van 82,5%
5 V tot 12 V / 2 A efficiëntie van 88,4%
7,4 V tot 12 V / 2 A rendement van 90,2%
12 V tot 18 V / 2 A rendement van 93,6%
18 V tot 24 V / 2 A efficiëntie van 95,3%
24 V tot 30 V / 2 A efficiëntie van 97,1%
Conclusie: hoe hoger de ingangsspanning, hoe efficiënter het is. Het uitschakelen van de voltmeter boost-module zal een hogere efficiëntie van het werk opleveren.
Pakket inbegrepen:
1 x Boost voedingsmodule
