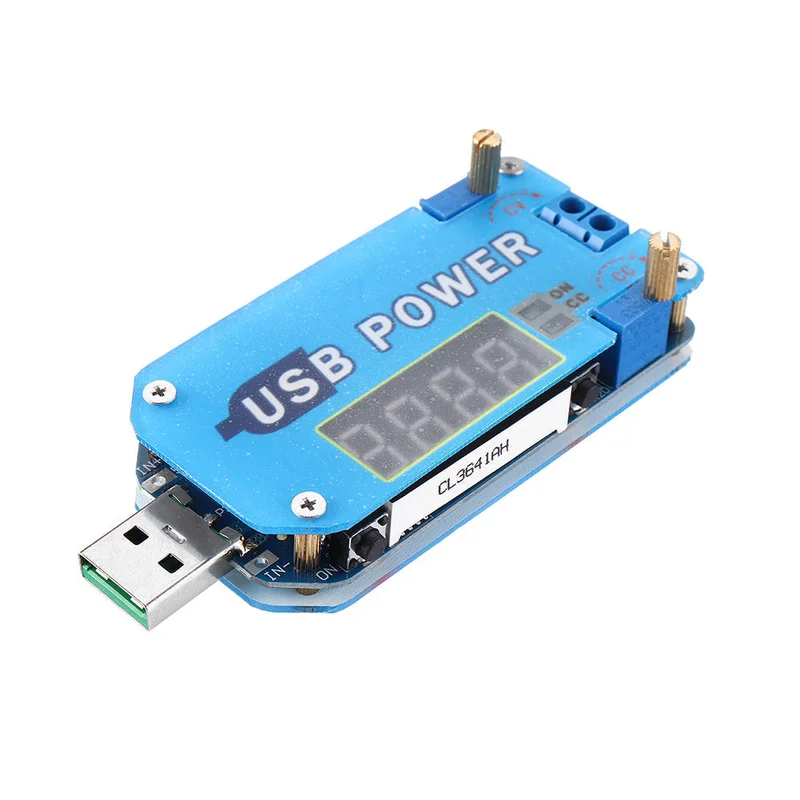

USB boost module 5V naar 9V/12V step-up module met instelbare spanning en ampre display-Snelle verzending

Description

Parameters:

• Ingangsspanning: 4-13 V (let op de positieve en negatieve polen bij gebruik van de pad-ingang, sluit de wisselstroom NIET aan)
• Uitgangsspanning: 0,5-30 V
• Uitgangsstroom: 0-2 A (de uitgangsstroom in constante spanningsmodus is afhankelijk van de grootte van de belasting en kan niet worden aangepast. Bij een limietstroom van 1 A, schakelt de constante stroommodus automatisch in als de belastingsstroom groter is dan 1 A)
• Uitgangsvermogen: minder dan 15 W (bij een uitgangsvermogen groter dan 15 W schakelt de uitgang automatisch uit. Na het verminderen van het laadvermogen, druk op de aan/uit-knop om het te herstellen). Bij te hoge ingangsstroom kan het apparaat vroegtijdig uitschakelen vanwege temperatuurbeveiliging.
• Spanningsweergave: resolutie 0,1 V, fabrieksnauwkeurigheid ± 0,1 V (kan handmatig worden gecorrigeerd na vergelijking met een standaard voltmeter)
• Huidig scherm: resolutie 0,01 A, bereik 0-2,2 A, fabrieksnauwkeurigheid ± 0,05 A; de weergavefout is groter wanneer de uitgangsstroom minder is dan 0,1 A, een kleine stroom kan niet worden weergegeven binnen 10-40 mA (deze kan handmatig worden gecorrigeerd, kalibratie is nauwkeuriger bij een stroom groter dan 1 A)
• Vermogen display: 0.00 W – 15.0 W
• Temperatuurbeveiliging: bij een temperatuur hoger dan 100 °C schakelt de OT-bescherming in, verminder het laadvermogen en druk op de aan/uit-knop om het op te lossen.
• Bedrijfsstroom: ongeveer 30 mA
• Opladen anti-terugloop: Ja, kan direct op de batterij worden aangesloten voor opladen, geen diode nodig
• Kortsluitingbescherming: Ja, kan direct op de batterij worden aangesloten voor opladen, geen diode nodig
• Gewicht: 30 g met behuizing, zonder behuizing 20 g

Functiebeschrijving:

1. Knop:

• “Select” -knop: korte druk om te schakelen tussen spanning, stroom, vermogen; lange druk om de kalibratiemodus in of uit te schakelen;
• “Aan/uit-knop”: korte druk om de uitgang in of uit te schakelen; lange druk om het standaardvermogen in te stellen.

2. Potentiometer:

• De huidige instelpotentiometer CC draait met de klok mee om de stroomgrenswaarde te verhogen. Bij constante spanning hangt de uitgangsstroom alleen af van de belasting.
• Maximale uitgangsstroom configuratie: schakel over naar het huidige scherm en pas de DC-potentiometer aan.
• De potentiometer voor CV-spanning roteert met de klok mee om de uitgangsspanning te verhogen.

3. Indicatoren:

• CC – Constante stroomindicatielampje, brandt bij constante stroom (rood);
• AAN – Statusindicator op de uitgang (groen);

4. Ingangs- en uitgangspoorten:

• Input: linkerkant, USB mannelijk, micro USB, pad (drie manieren om als invoer te selecteren)
• Uitgang: rechterzijde, blauwe 2P-klem als uitgang

Nauwkeurigheidskalibratiemethode:

• Voor spanningskalibratie: houd de “SELECT” -knop langer dan 3 seconden ingedrukt. Druk kort op de knop “SELECT” om de spanningswaarde met één eenheid te verhogen.
• Voor stroomkalibratie: houd de “SELECT” -knop langer dan 3 seconden ingedrukt. Druk kort op de “SELECT” -knop om de stroomwaarde met één eenheid te verhogen.

Notitie:

• Kalibratie is nauwkeuriger bij een stroom groter dan 1 A; de weergavefout is groot wanneer de uitgangsstroom kleiner is dan 0,05 A.
• Het kan mogelijk niet worden weergegeven als de uitgangsstroom kleiner is dan 10-40 mA.

Pakket bestaat uit:

• 5 x module

Drie voedingsmodi, het daadwerkelijke bereik van de voeding is 4-13 V.

AAN-indicator: Licht op wanneer de uitgang wordt ingeschakeld, anders is hij uit.

CC-indicator: Licht op bij constante stroom (bij het bereiken van de stroomlimiet), anders is deze uit.

Linkerknop: Kort indrukken – controle AAN/UIT of “min” in de kalibratiemodus; lang indrukken – om de standaard AAN/UIT-uitvoer in te stellen.

Rechterknop: Kort indrukken – schakel tussen spanning, stroom, vermogen; lang indrukken – voer de kalibratiemodus in of verlaat deze.
