Kenmerken:

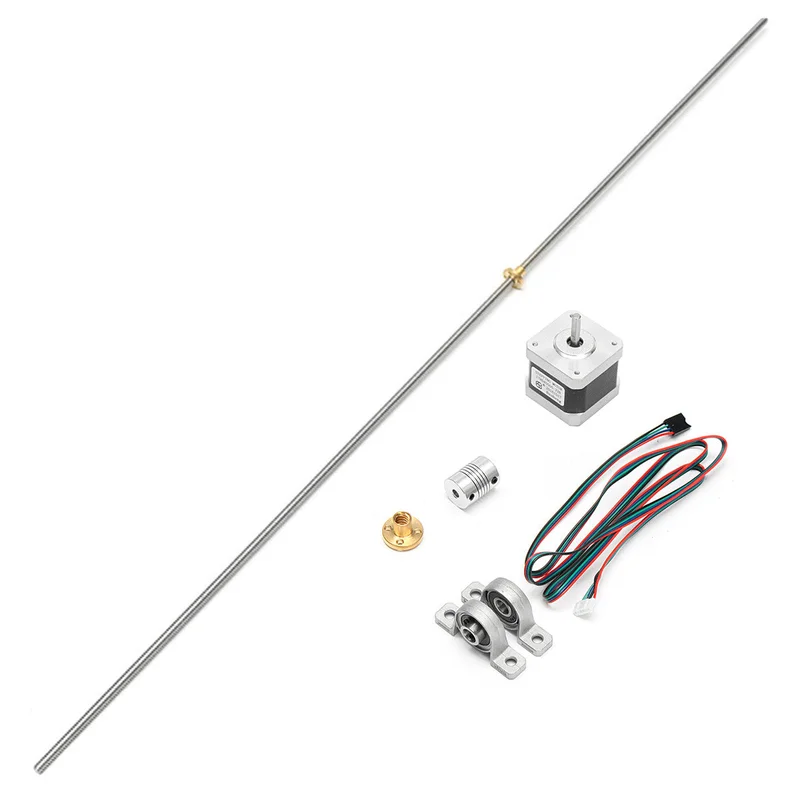

Deze 3D-printer kit bevat een T8 1000mm roestvrijstalen loodschroef, schroefmoer, gemonteerd kogellager, askoppeling en motor.
De schroef is voornamelijk bedoeld voor het aandrijven van stappenmotoren, geleiderails, werktuigen en andere apparatuur.
De schroef is direct verbonden met het lager, zonder verdere verwerking.
Het T-vormontwerp is gemaakt van hoogwaardig roestvrij staal.
De installatie is eenvoudig en het gebruik is gebruiksvriendelijk.
Het product is nauwkeurig vervaardigd en praktisch in gebruik.
Geschikt voor industriële automatisering, stepper motor rails, 3D-printers, graveermachines, XYZ-modules, sliders, liften, enz.
Specificaties:
Loodschroef:
Materiaal: roestvrij staal
Diameter: 8 mm
Pitch: 2 mm
Lood: 4
Totale lengte: 1000 mm
Schroefmoer:
Materiaal: messing
Diameter: 8 mm
Pitch: 2 mm
Lood: 4
Gemonteerd kogellager:
Materiaal: zinklegering
Boordiameter: 8 mm
Totale lengte: 55 mm
Hoogte: 29 mm
As koppeling:
Materiaal: aluminium
Schacht: 6,35 x 8 mm
Lengte: 25 mm
Diameter: 20 mm
| Motorparameters | |
| Staphoek | 1.8 ° |
| Staphoeknauwkeurigheid | ± 5% |
| Weerstandnauwkeurigheid | ± 10% |
| Inductienauwkeurigheid | ± 20% |
| Temperatuurstijging | Max. 80 ℃ (nominale stroom in twee fasen) |
| Werkomgevingstemperatuur | -20 ~ + 50 ℃ |
| Isolatieweerstand | 100 min. Min. 500 V DC |
| Elektrische sterkte | 500VAV / min |
| Radiale speling | 0.02 Max (450g belasting) |
| Axiale speling | 0.08 Max (450g belasting) |
| Radiale maximale tolerantie | 28N |
| Axiale maximale tolerantie | 10N |
Installatie-instructies:
1. Steek de moer van de schroef in de schroef.
2. Installeer de 2 gemonteerde kogellagers afzonderlijk aan beide uiteinden van de schroefspil.
3. Pas de afstand tussen de moer en het gemonteerde kogellager aan op basis van uw behoeften.
4. Plaats de askoppeling in de schroefdraad naast het gemonteerde kogellager.
Pakketinhoud:
1 x 1000mm schroefdraad
1 x schroefmoer
2 x gemonteerd kogellager
1 x askoppeling
