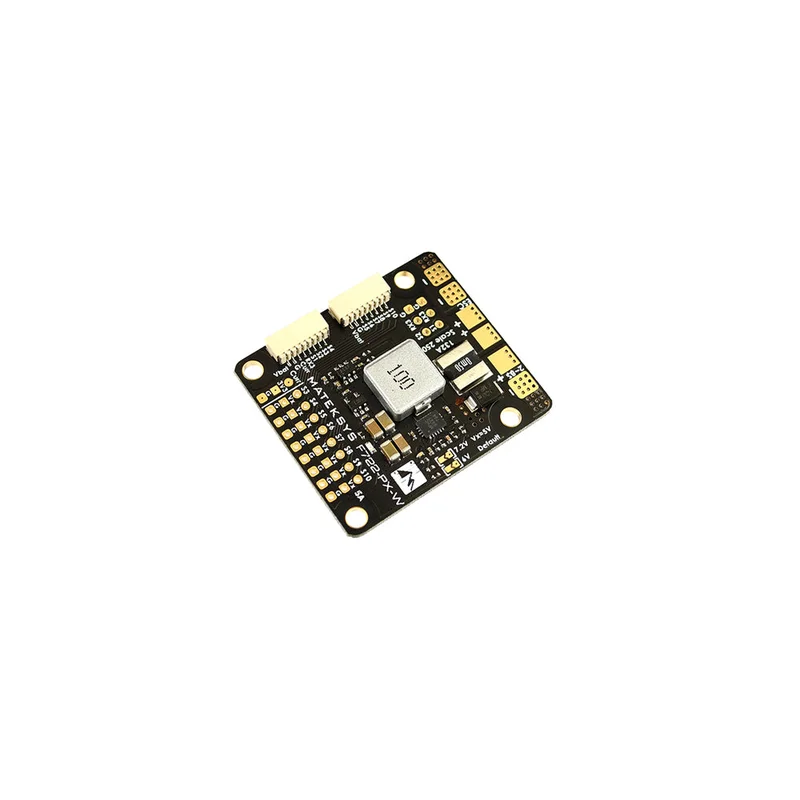

Stroomverdeelbord voor RC vliegtuig met 2-8S ondersteuning-Snelle verzending

Description

Stroomverdeelbord voor RC vliegtuigSpecificaties

• Bereik ingangsspanning: 6 ~ 36V (2 ~ 8S LiPo) met TVS-bescherming
• 2x ESC powerpads
• Hoge precisie huidige sensor: 132A, 3.3V ADC, schaal 250
• BEC: 5A, instelbaar op 5V / 6V / 7.2V

Soldeergaten en -pads

• + & -: Batterij & ESC powerpads
• Curr: Huidige sensoruitvoer
• Vbat: Batterijspanning
• G: Aarde
• 3V3: LDO 3.3V 500mA
• Vx: BEC 5V / 6V / 7.2V instelbaar

SH1.0-8P-verbinding

• RX3 en S1 ~ S10 zijn compatibel met MATEKSYS Flight controller F722-PX

BEC Vx-uitvoer

• Ontworpen voor servo’s
• DC / DC synchrone buck-regelaar
• Voltage instelbaar: standaard 5V, 6V of 7.2V via jumper
• Continue stroom: 5 Amp, Max. 5.5A
• Output Ripple: 50mV (VIn = 24V, VOut = 5V @ 5A belasting)
• Kortsluittolerant (2 seconden)

Fysieke specificaties

• Montage: 30,5 x 30,5 mm, Φ3 mm
• Afmetingen: 41 x 36 mm
• Gewicht: 9 g

Pakketinhoud

• 1 x Stroomverdeelbord
• 1 x JST-SH 1.0 MM 8p 6 cm
• 7 x M3 moer
• 10 x M3 schroef
• 4 x M3 schroef
• 1 x 8p 2.54 Pin
