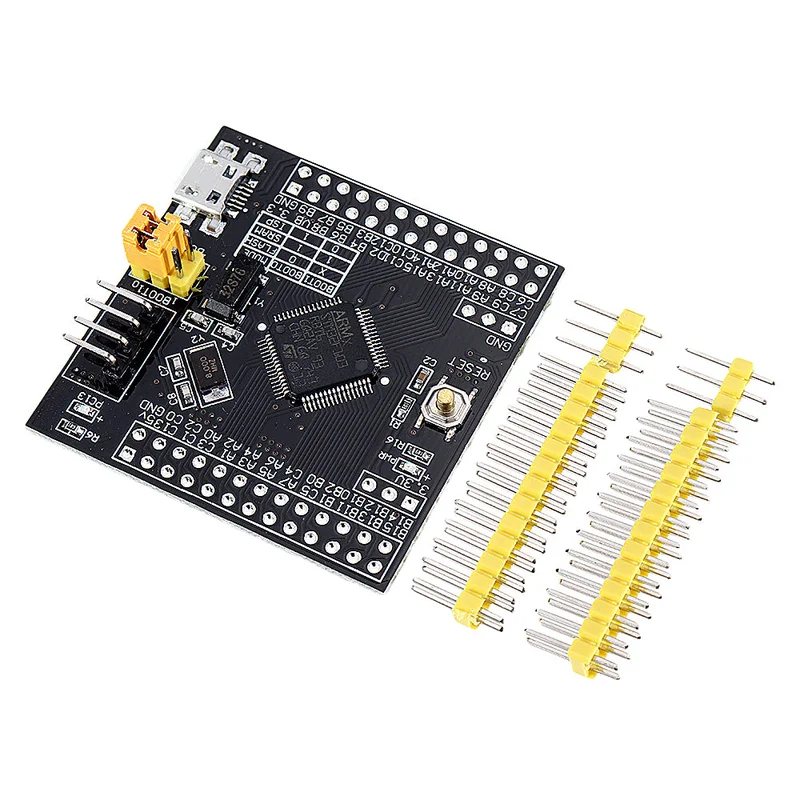

STM32F103RBT6 ontwikkelbord-Snelle verzending

Description

Kenmerken:1. Eenvoudig circuit op basis van MCU, inclusief kristaloscillatorcircuit, USB-stroombeheercircuit en USB-interface.2. Toegevoegd EEPROM (I2C / 1024Byte x8) opslagcircuit.3. Toegang tot alle I/O-poortbronnen.4. SWD-emulatie voor foutopsporing, vereist minimaal 3 draden voor de downloadtaak.5. Micro USB-interface voor eenvoudige USB-communicatie en stroomvoorziening.6. Kernkristalsysteem (8MHz) met hoogwaardige NDK NX5032GA.7. Officieel aanbevolen RTC-kristalschema met laag stroomverbruik, gebruikmakend van een Epson-kristal.8. Tantaalcondensatoren met hoge capaciteit voor verbeterde spanningsregeling en filtering.9. Voorzien van hoogwaardige 2×13 / 2.54 mm pinnen voor uitstekende verbinding, niet gesoldeerd voor introductie:1. STM32F103RBT6
2. AMS1117-3.3V: 3.3V spanningsregelaar met een maximale stroom van 1500mA.3. AT24C08: 1024Byte x8, hoge gegevensoverdrachtssnelheid van 400 KHz, IIC-bus compatibel, met een levensduur van 100 : LQFPAantal pinnen: 64Kern: CortexTM-M3Werkfrequentie: 72MHzOpslag: 128K Byte Flash, 20K Byte SRAMInterfaces: 2xSPI, 5xUSART, 2xI2C, 1xCAN, 51xI/O-poortenADC: 3x ADC (12bit / 16 kanalen)Timers: 3 normale timers, 1 geavanceerde timerFoutopsporing: ondersteuning voor JTAG/SWD-interface, IAP-ondersteuning

Interface introductie:1. SWD-interface: ondersteuning voor simulatie, downloaden en debuggen.2. Micro USB-interface: voeding en USB-communicatie, geen downloadondersteuning.3. USART1-interface: voor programma-download of communicatie.4. MCU-pininterface: toegang tot alle I/O-poorten voor eenvoudige aansluiting.5. 5V en 3.3V voedingsingangen en -uitgangen voor externe voeding of samenwerking met andere van andere apparaten:1. Power-LED (PWR): geeft de status van de stroomvoorziening aan.2. Gebruikers-LED (PC13): voor I/O-test of programmastatus.3. Jump-selectie voor programmeermodus: (1. Gebruiker Flash 2. SRAM 3. Systeemgeheugen).4. Resetknop: voor het resetten van het chipprogramma.5. 8M kristaloscillator: systeemfrequentie instelbaar op 72MHz.6. 32.768KHz-kristal: voor ingebouwde RTC of kalibratie.

Pakket bevat:

1 x STM32F103RBT6 ontwikkelbord met pinnen
