Stepper motor driver module met L9110S H-brug-Snelle verzending

Description

Kenmerken:

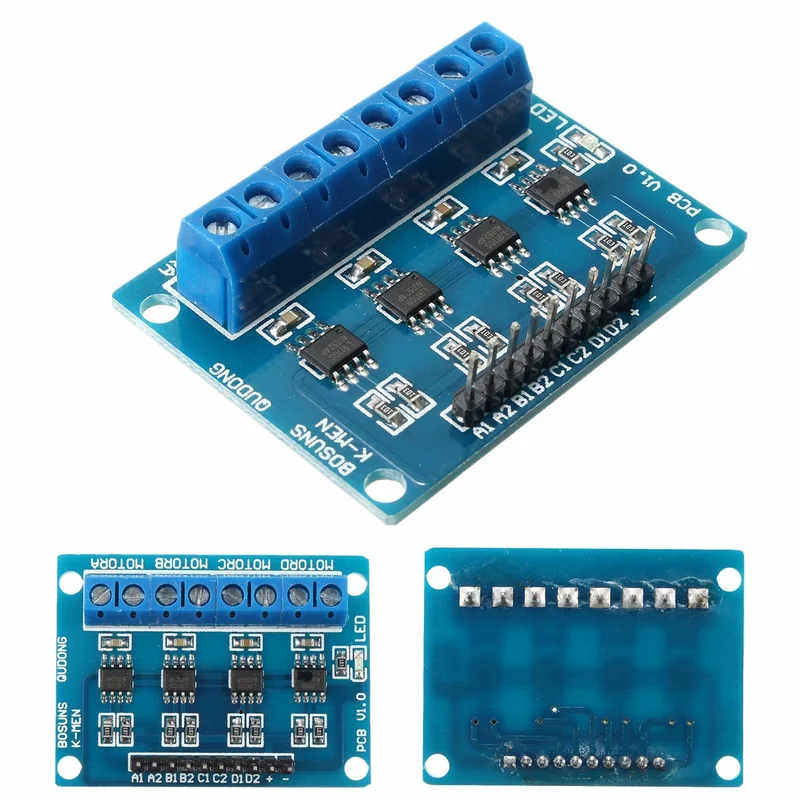

• Naam: Stepper Motor Driver Module
• De motorstuurmodule is uitgerust met vier L9110S chips.
• Voedingsspanning van de module: 2,5-12V
• Geschikt voor motoren met een werkspanning van 2,5V-12V en een maximaal werkstroom van 0,8A
• Kan 4 DC-motoren aansturen of twee 4-draads 2-fase stappenmotoren.
• Afmetingen: 50 x 37 mm

Beschrijving:

Bij VCC en GND gaan de voedingslampjes branden.
A1 hoge ingang, A2 lage ingang: MOTORA draait vooruit;
A1 lage ingang, A2 hoge ingang: MOTORA draait achteruit;
B1 hoge ingang, B2 lage ingang: MOTORB draait vooruit;
B1 lage ingang, B2 hoge ingang: MOTORB draait achteruit;
C1 hoge ingang, C2 lage ingang: MOTORC draait vooruit;
C1 lage ingang, C2 hoge ingang: MOTORC draait achteruit;
D1 hoge ingang, D2 lage ingang: MOTORD draait vooruit;
D1 lage ingang, D2 hoge ingang: MOTORD draait achteruit;

Inbegrepen in de verpakking:

• 1 x L9110S H-brug 4Bit DC Stepper Motor Driver Module
