Omschrijving:
Deze module heeft een pinout die vrijwel identiek is aan die van de A4988 steppermotor driver, waardoor deze kan worden gebruikt als een hogere prestatie optie in verschillende toepassingen.
De DRV8825 beschikt over een instelbare stroomlimiet, bescherming tegen overbelasting en oververhitting, en biedt zes micro-resoluties (tot 1/32 stap).
Het apparaat werkt op een spanning van 8,2 – 45V en kan tot ongeveer 1,5A per fase leveren zonder koeling of geforceerde luchtstroom (tot 2,2A bij voldoende extra koeling).
Kenmerken:
- Eenvoudige stap- en richtingsbediening interface
- De interface kan direct worden aangesloten op 3,3V en 5V systemen
- Ondersteunt oververhitting uitschakeling, overbelasting uitschakeling en onder spanning beveiliging
- Ondersteunt kortsluiting naar de aarde en kortgesloten belasting bescherming
- Zes verschillende stapresoluties: volledige stap, halve stap, 1/4 stap, 1/8 stap, 1/16 stap en 1/32 stap
- 4-laags, 2 oz koper PCB voor verbeterde warmteafvoer
- Instelbare stroomregeling waarmee je de maximale stroomoutput kunt instellen met een potentiometer, zodat je spanningen boven de nominale spanning van je steppermotor kunt gebruiken voor hogere stapfrequenties
- Intelligente chop-control die automatisch de juiste stroomafname modus selecteert (snelle of langzame afname)
- Maximale voedingsspanning van 45V
- Ingebouwde regelaar (externe logica spanning is vereist)
Pakketinhoud:

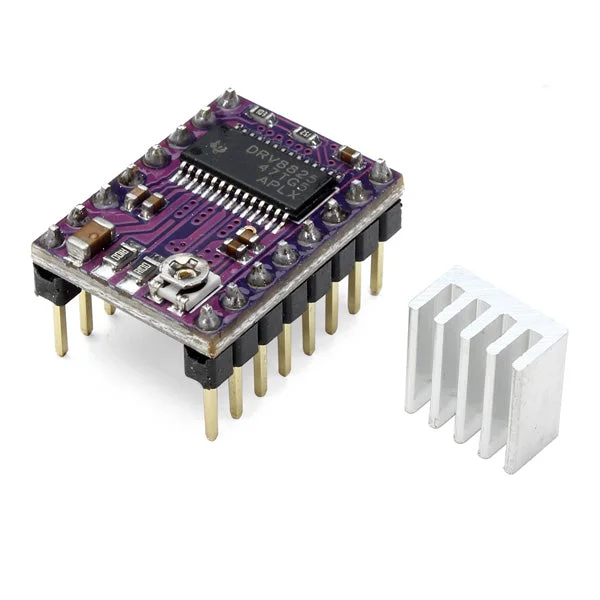

1 x Stepstick DRV8825 stepper driver
1 x Koellichaam
