Omschrijving:

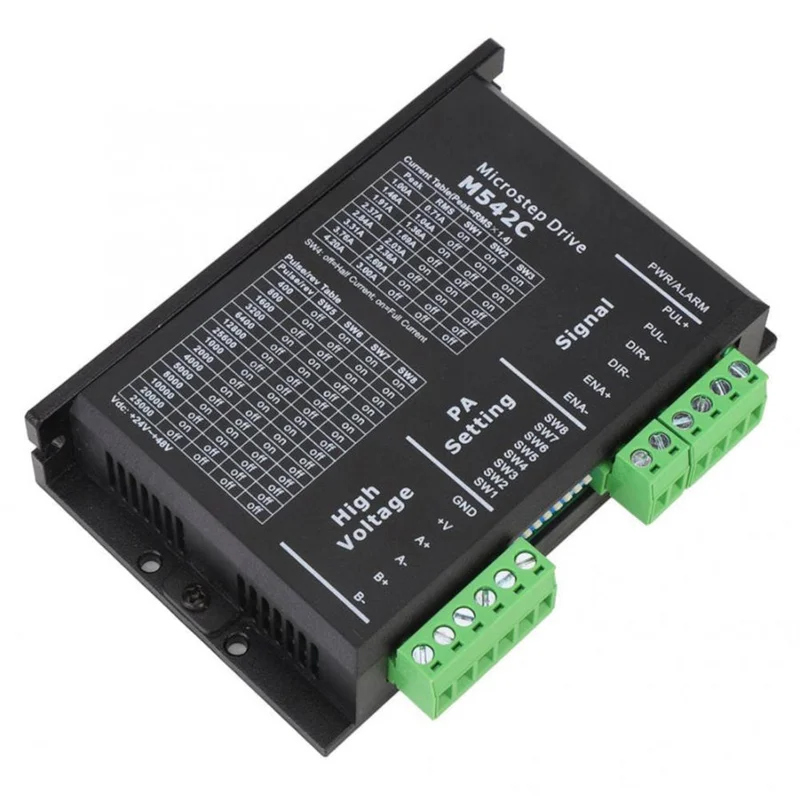

M542C stappenmotor driver-controller voor 2-fasen stappenmotor met een voedingsspanning van 20-50 VAC en een uitgangsstroom van 1.0-4.2A.
Specificaties:
| Parameters | Min | Typisch | Max | Eenheid |
| Uitgangsstroom | 1.0 | 4,2 (3,0 RMS) | A | |
| Voedingsspanning | 20VAC | 36VAC | 50VAC | V |
| Logische signaalstroom | 7 | 10 | 16 | mA |
| Pulsingangsfrequentie | 0 | 300 | KHz | |
| Stap revolutie | 400 | 25600 | Puls / Rev | |
| Isolatieweerstand | 500 | MΩ | ||
| Geschikte stappenmotoren | NEMA 16, 17, 23 |
Functies:
| P1 Functie | M542C-gegevens |
| PUL + | Pulssignaal: in enkele puls modus vertegenwoordigt deze ingang pulssignaal, elke stijgende of dalende flank is actief. In dubbele pulsmodus vertegenwoordigt deze ingang met de klok mee (CW) puls. |
| PUL- | |
| DIR + | DIR-signaal: vertegenwoordigt twee draairichtingen van de motor; in dubbele pulsmodus is dit signaal tegenklokpuls (CCW). |
| DIR- | |
| ENA + | Vrijgavesignaal: dit signaal wordt gebruikt om de omvormer in / uit te schakelen. |
| ENA- |
Kenmerken:
- Extra laag motorgeluid voor uitstekende stilte.
- Antiresonantie voor optimaal koppel en stabiliteit.
- Zelftest- en autoconfiguratietechnologie voor optimale reacties met verschillende motoren.
- Programmeermogelijkheden voor microstep-resoluties.
- Programmeerschema voor uitgangsstroom van 1,0 A tot 4,2 A.
- Pulsingangsfrequentie tot 300 KHz.
- Automatische ruststroomreductie.
- Ondersteunt PUL / DIR- en CW / CCW-modi.
Pakket inbegrepen:
- 1 stuk × M542C stappenmotor
