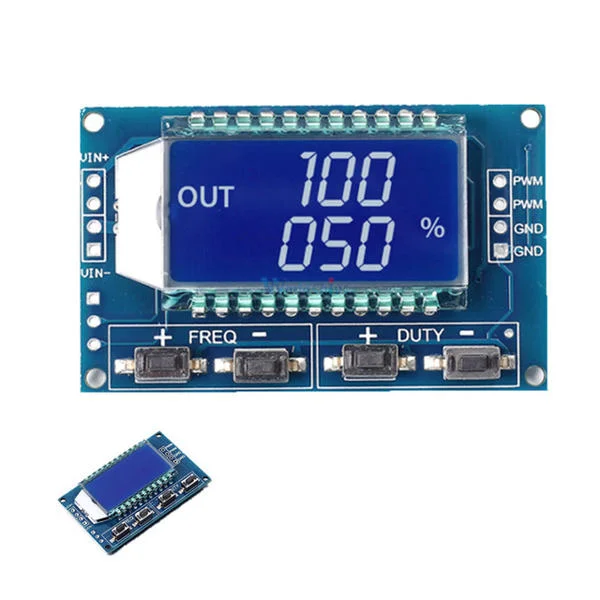

Signaalgenerator 1Hz-150kHz 3.3V-30V met LCD-display-Snelle verzending

Description

Parameterinstellingen:

Deze module heeft vier onafhankelijke knoppen voor het instellen van de frequentie en de duty cycle. Ondersteunt korte druk (verhogen of verlagen met één eenheid) en lange druk (snelle verhoging of verlaging). Zeer eenvoudig, de parameters worden automatisch opgeslagen, maar gaan verloren bij stroomuitval.

Moduleparameters:

• Werking voltage: 3.3 ~ 30V;
• Frequentiebereik: 1Hz ~ 150KHz;
• Frequentie nauwkeurigheid: de nauwkeurigheid in elk bereik is ongeveer 2%;
• Signaalbelasting capaciteit: de uitgangsstroom kan ongeveer 5 ~ 30mA zijn;
• Uitgangs-amplitude: PWM-amplitude gelijk aan de voedingsspanning;
• Omgevings-temperatuur: -20 ~ +70 ℃.

Toepassingsgebied:

• Gebruikt als een vierkante golf signaalgenerator voor experimentele ontwikkeling en gebruik;
• Gebruikt om een vierkante golf signaal te genereren dat de motorstuurprogramma’s aanstuurt;
• Genereert instelbare pulsen voor MCU gebruik;
• Genereert instelbare pulsen om gerelateerde circuits te besturen (PWM-dimmen, snelheid en andere toepassingen).

Seriële poortbesturing:

Communicatiestandaarden: 9600 bps, databits: 8, stopbit: 1, controlegetal: geen, flow control: geen.

• Stel frequentie van PWM in:
  F101: stel frequentie in op 101Hz (001 tot 999)
  F1.05: stel frequentie in op 1.05kHz (1.00 tot 9.99)
  F10.5: stel frequentie in op 10.5kHz (10.0 tot 99.9)
  F1.0.5: stel frequentie in op 105kHz (1.0.0 tot 1.5.0)
• Stel PWM duty cycle in:
  DXXX: stel PWM duty cycle in op XXX: (001 tot 100)
  Bijvoorbeeld D050, stel PWM duty cycle in op 50%
• Lees de ingestelde parameters:
  Stuur een “read” string om de ingestelde parameters te lezen.
  Bij succesvolle instelling: Down;
  Bij mislukte instelling: FALL.

Pakketinhoud:

• 1 x Signaalgenerator 1Hz-150kHz 3.3V-30V
