Deze elektronische dobbelstenen kit is gebaseerd op het NE555 oscillator circuit en de CD4017 teller. Het simuleert dobbelstenen en voegt plezier toe aan spellen.
Specificaties:
Voedingsspanning: 4,5-5V
Afmetingen: 74 x 35 mm
Opmerking: Dit is een DIY kit, montage is vereist.
Hoeveelheid: 5 sets
Functie:
Bij inschakeling zullen 7 LED’s willekeurig een aantal punten weergeven. Spelers drukken op de schakelaar S1, waarna alle verlichte LED’s na ongeveer 7 seconden knipperen, totdat er stabiele punten worden weergegeven. Dit markeert het einde van de eerste ‘crap’-ronde.
Circuit:
Het circuit bestaat voornamelijk uit een pulsgenerator en een decimale teller. De pulsgenerator en externe elementen worden aangestuurd door de NE555 multivibrator. Wanneer de knop S1 wordt ingedrukt, schakelt Q1 in en verandert de uitgangspuls van NE555 op pin 3. Vervolgens worden de 5 uitgangen van de CD4017 gebruikt, met weerstanden en transistors in verschillende combinaties, om de 7 LED’s aan te sturen die het aantal punten van 1 tot 6 aangeven.

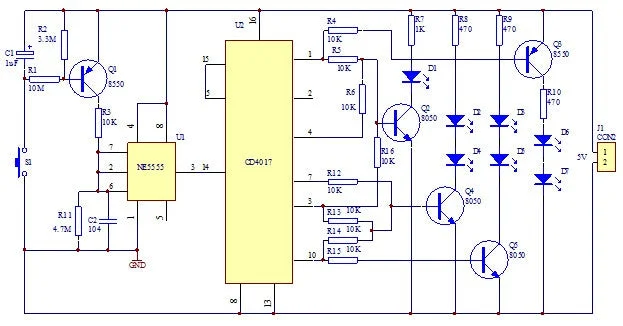

Schakelschema:
