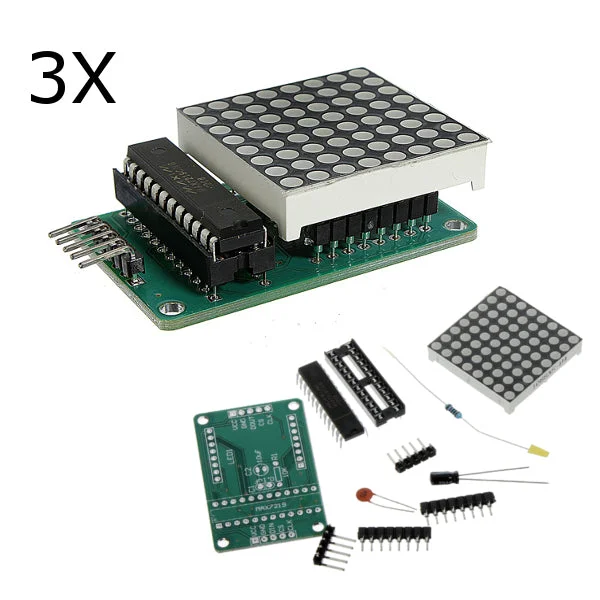

Set van 3 MAX7219 dot matrix modules-Snelle verzending

Description

Beschrijving:

De MAX7219 is een geïntegreerde seriële ingang/uitgang common-kathode display driver die een microprocessor verbindt met een 8-cijferige 7-segment digitale LED-display, een bar grafiek display of 64 onafhankelijke LED’s. Het bevat een BCD-codeer, multi-scan-circuit, segmentwoorddrive, en een 8×8 statische RAM voor gegevensopslag. Slechts één extern register is nodig om de segmentstroom voor elke LED in te stellen. Een handige vierdraads seriële interface kan worden aangesloten op alle gangbare microprocessors. Gegevens kunnen tijdens de update worden verwerkt zonder dat alle displays opnieuw moeten worden geschreven. De MAX7219 biedt ook de mogelijkheid om gegevens al dan niet te coderen. Het apparaat heeft een 150μA low power shutdown modus, analoge en digitale helderheidscontrole, en een scan limiet register dat het mogelijk maakt om 1-8 bits gegevens weer te geven, evenals een testmodus voor alle LED’s.

Met slechts 3 IO-poorten kan een dot matrix worden aangestuurd zonder flikkering! Ondersteunt cascadeverbindingen!

Opmerking:

Dit zijn onderdelen die gesoldeerd moeten worden.

Module specificaties:

1. Een enkele module kan een 8×8 gemeenschappelijk negatief rooster aansturen.
2. Bedrijfsspanning: 5V
3. Afmetingen module: 5 x 3,2 x 1,5 cm (L x B x H)
4. Voorzien van 4 vaste schroefgaten, diameter 3mm
5. Module met invoer- en uitvoerinterfaces, ondersteuning voor meerdere modules in cascade.

Bedrading instructies:

1. De linkerkant van de module is de invoerpoort en de rechterkant is de uitgangspoort.
2. Bij het aansturen van een enkele module hoeft u alleen de invoerpoort aan de CPU te verbinden.
3. Bij cascadeverbinding van meerdere modules, verbind de ingang van de eerste module met de CPU, de uitgang met de ingang van de tweede module, en zo verder.

Voorbeeld met 51 MCU:

VCC → 5V
GND → GND
DIN → P22
CS → P21
CLK → P20

Voorzorgsmaatregelen:

1. VCC en GND mogen niet omgedraaid worden om schade aan de chip te voorkomen!
2. Bij gebruik van een 51 single-chip besturing van de P0 poort, moet een optrekkende weerstand worden aangesloten, aanbevolen waarde is 4.7K – 10K.
3. Plaats de dot matrix in het ronde gat en zorg ervoor dat de stippellijn van het woord naar jezelf wijst, met de nummers 123456 van links naar rechts. PCB bord eerste voet voor het vierkante pad!
4. Voor elektrolytische condensatoren: lange pen is positief, korte pen is negatief; keramische condensatoren hebben geen positieve of negatieve polariteit.
