Beschrijving:
Deze elektronische dobbelstenen kit is gebaseerd op het NE555 oscillator circuit en de CD4017 teller. Het simuleert dobbelstenen en zorgt voor plezier tijdens het spelen.
Specificaties:
Voedingsspanning: 4,5-5V
Afmetingen: 74 x 35 mm
Opmerking: Dit is een DIY kit, u moet deze zelf monteren.
Hoeveelheid: 3 sets
Functie:
Bij inschakeling zullen 7 LED’s willekeurig een aantal punten weergeven. Spelers drukken op de schakelaar S1, waarna alle verlichte LED’s na ongeveer 7 seconden knipperen, totdat er stabiele punten worden weergegeven. Dit markeert het einde van het eerste ‘crap’-proces.
Circuit:
Het circuit bestaat voornamelijk uit een pulsgenerator en een decimale teller. De pulsgenerator en externe elementen worden aangestuurd door de NE555 multivibrator. Wanneer u op de knop S1 drukt, wordt Q1 ingeschakeld, wat de uitgangspuls van de NE555 op pin 3 activeert. Vervolgens geeft de CD4017 verschillende uitgangen aan, waarbij weerstanden en transistors in verschillende combinaties worden gebruikt om de zeven LED’s te laten oplichten en het aantal punten van 1 tot 6 aan te geven.

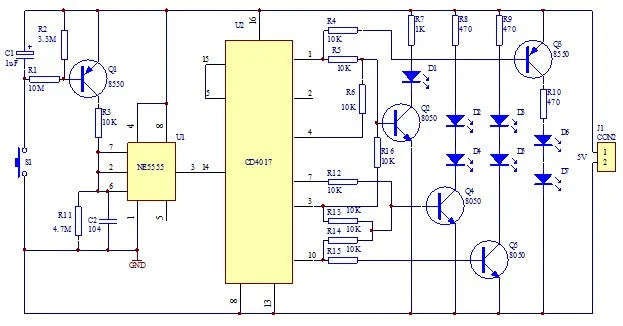

Schakelschema:
