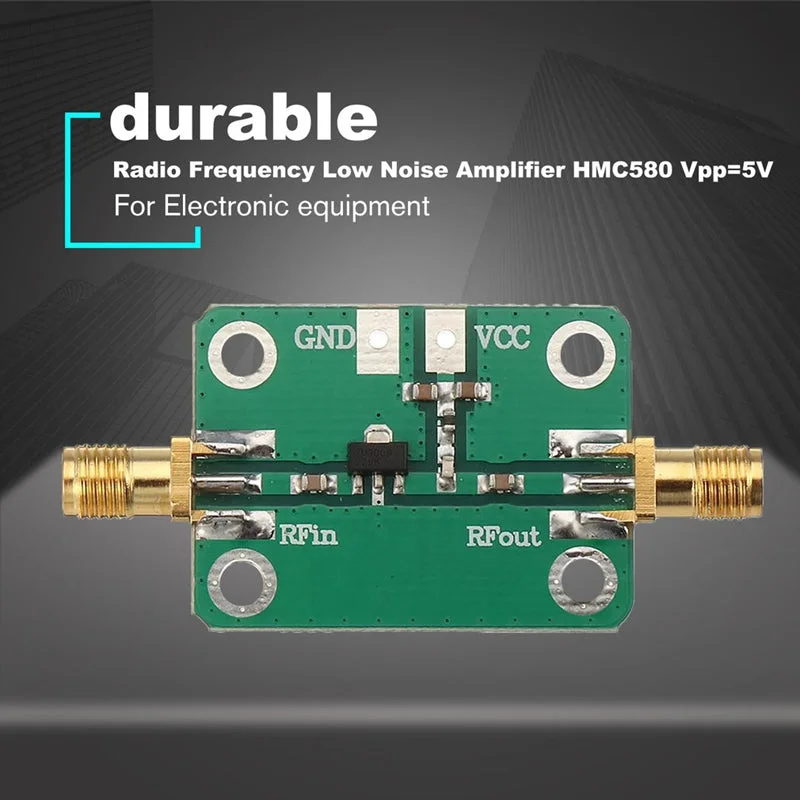

RF radiofrequentie low noise versterker board HMC580 Vpp 5V voor korte golf FM radio-Snelle verzending

Description

Omschrijving:

Dit is een RF-radiofrequentie-versterker met laag geluidsniveau HMC580 Vpp = 5V. Het heeft een compact formaat en is eenvoudig te installeren.

Kenmerken:

• De versterker is ontworpen volgens de officiële gegevens van HMC580.
• Met voordelen zoals een breed frequentiebereik, stabiele versterking en hoog uitgangsvermogen (+22dBm @ 1dB compressiepunt).
• Toepasbaar op verschillende RF-ontvangst front-ends, vergroot de communicatie-afstand.
• Ideaal als versterkerbuffer voor diverse circuits.
• Geschikt voor korte golf, FM-radio en afstandsbediening ontvangers, waar RF-signaalversterking met weinig ruis vereist is.

Specificaties:

• Materiaal: PC + metaal
• Kleur: groen
• Werkfrequentie: 1-1000 MHz
• Versterkingsversterking: 20dB (typische waarde)
• Geluidscoëfficiënt: 2,8 dB (typische waarde)
• Versterking bij verschillende frequenties:
  • F = 5 MHz, versterking = 24dB
  • F = 30 MHz, versterking = 23dB
  • F = 100 MHz, versterking = 23dB
  • F = 150 MHz, versterking = 23dB
  • F = 420 MHz, versterking = 21dB
  • F = 750 MHz, versterking = 19dB
  • F = 1000 MHz, versterking = 17dB
• Maximaal uitgangsvermogen: +22dBm (170mW) @ 1dB compressiepunt
• Werkstroom: 88mA (5V)
• Voedingsspanning: 3.3-5.5V (DC)
• Systeemimpedantie: 50 ohm
• Afmetingen: 35 mm x 20 mm (1,37 x 0,78 inch)

Pakket inbegrepen:

• 1 x versterkerkaart
