Description
Voorzien van:

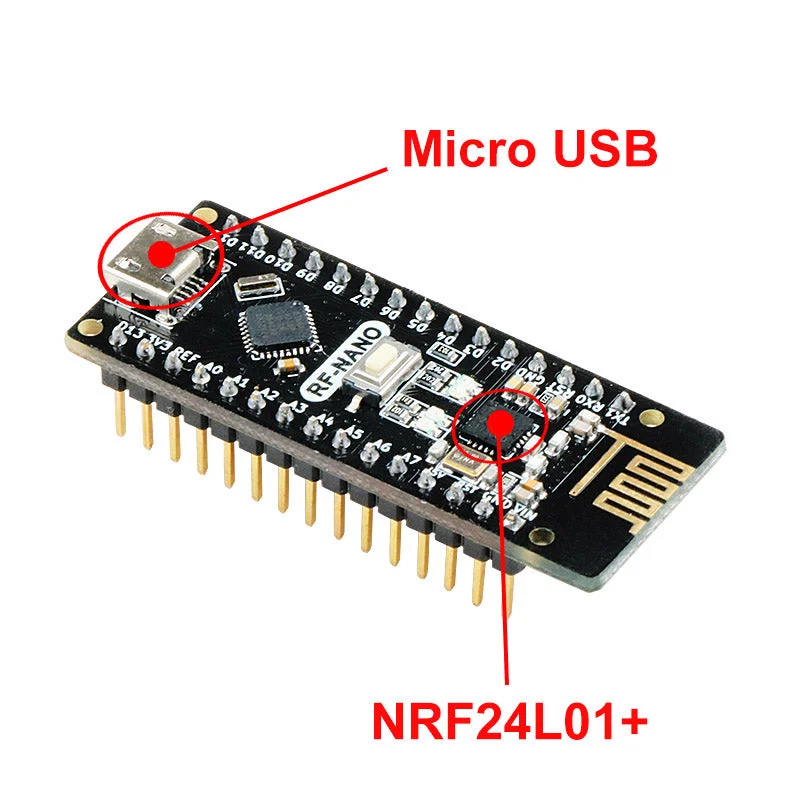

- Creatief ontwerp: Het RF-Nano-bord is een geüpgraded nano-bord met de ATMEGA328P-MU QFN32 chip en de nieuwste bootloader (IDE 1.8.8). Het is volledig compatibel met het standaard nanobord en heeft dezelfde pinconfiguratie.
- Handige toepassing: De RF-Nano integreert een NRF24L01+-module, wat het ideaal maakt voor 2.4G draadloze toepassingen.
- Hoogwaardige materialen: Gemaakt van origineel, hoogwaardig materiaal met Immersion Gold-technologie voor een betrouwbare verbinding.
- Klein en gebruiksvriendelijk: De PCB-grootte is slechts 48 mm x 19 mm, met een volledig compatibele pinconfiguratie met Nano V3.0, zonder solderen. De micro-USB-poort maakt het gebruik eenvoudiger.
- CH340-chip voor UART: Ondersteunt macOS, Windows en Linux met bijbehorende stuurprogramma’s.
Specificaties:
- Microcontroller: ATmega328P
- Communicatie: NRF24L01+ 2.4G draadloos
- Architectuur: AVR
- Bedrijfsspanning: 5 V
- Flash-geheugen: 32 KB (2 KB gebruikt door bootloader)
- SRAM: 2 kB
- Kloksnelheid: 16 MHz
- Analoge I/O-pinnen: 8
- EEPROM: 1 KB
- DC Stroom per I/O-pins: 40 mA
- Ingangsspanning: 7-12 V
- Digitale I/O-pinnen: 22
- PWM-uitgangen: 6
- Stroomverbruik: 19 mA
- Gewicht: 9 gram
Parameters:
- Volledig compatibel met de pinconfiguratie van Nano V3.0
- BLE-chip: TI CC2540
- Werkkanaal: 2.4G
- Transmissieafstand: 50 m
- Ondersteunt AT-instructies voor BLE-configuratie
- Ondersteunt USB virtuele seriële poort, hardware seriële poort en BLE transparante transmissie
- Ondersteunt master- en slave-modus
- Ondersteunt iBeacons
- Interface: Micro-USB
- Ingangsspanning: USB-voeding, Vin 6 ~ 12V, 5V
- MCU: ATmega328P-MU QFN32
- Bootloader: nieuwste versie 1.8.8
- Pinconfiguratie: twee rijen van 2.54 mm – 15 pinnen
- Afmetingen: 48 mm x 19 mm x 12 mm
Pakket bevat:
- 1 x RF Nano bord
Opmerking:
Gebruik IDE 1.8.6 of hoger. Installeer eerst het CH340-stuurprogramma en selecteer in de IDE: Tools – Board “Nano” Processor “ATmega328P” om te voorkomen dat je geen programma kunt branden.
