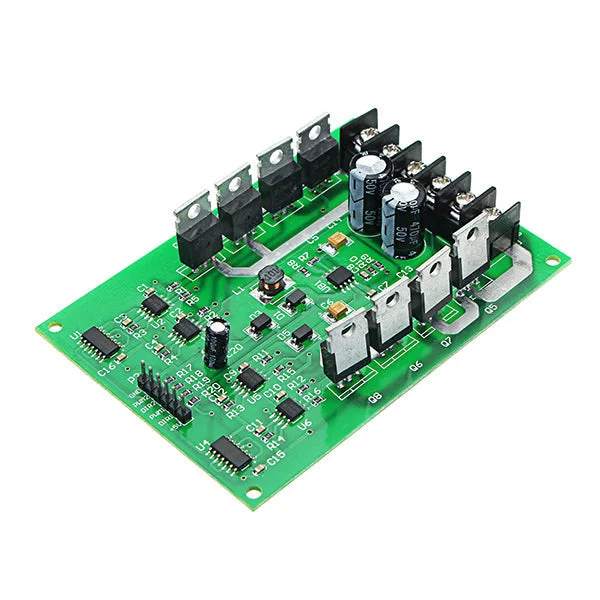

PWM motorbesturingskaart voor DC-motoren 3-36V 15A-Snelle verzending

Description

Specificaties:

• Nominale spanning: DC 3V ~ 36V
• Geschatte stroom: 15A
• Piekstroom: 30A
• Afmeting: 108 x 58 mm

Motorbesturing:

• Motor vooruit: DIR = 1, PWM = PWM
• Motor omgekeerd: DIR = 0, PWM = PWM
• Parkeerrem: DIR = X, PWM = 0 (X is een willekeurige staat)

Verbinding:POWER maakt verbinding met de positieve voeding; GND maakt verbinding met de negatieve voeding; 2 motoren verbinden respectievelijk met MOTOR 1 en MOTOR 2.

Toepassingen:Geschikt voor het regelcircuit van DC-motoren.

Kenmerken:

De driver maakt gebruik van twee halfbrug-driverchips en lage weerstand N-kanaal MOSFET-componenten. Dit zorgt voor een betrouwbare aandrijving met minimale schakelverliezen, wat het stroomverbruik verbetert. De MOSFET stuurchip is uitgerust met een hardware-remfunctie en vermogensfeedback.

De N-kanaal MOSFET IRF3205 wordt gebruikt, samen met speciale halfbrug-aandrijfchips die een bootstrap-condensator gebruiken. Dit zorgt voor voldoende aandrijfspanning voor het MOSFET-kanaal, waardoor de motor snel kan accelereren en remmen. Hierdoor kan de trolley snel starten en kan de auto snel tot stilstand komen.

De bestuurder kan werken met een werkingscyclus van 0% – 99% van de PWM-modulatie, waardoor de motoraanstuurspanning voldoende kan worden verkregen.

Pakket inbegrepen:

• 1 x DC-motorbesturingskaart met twee kanalen
