Invoering:

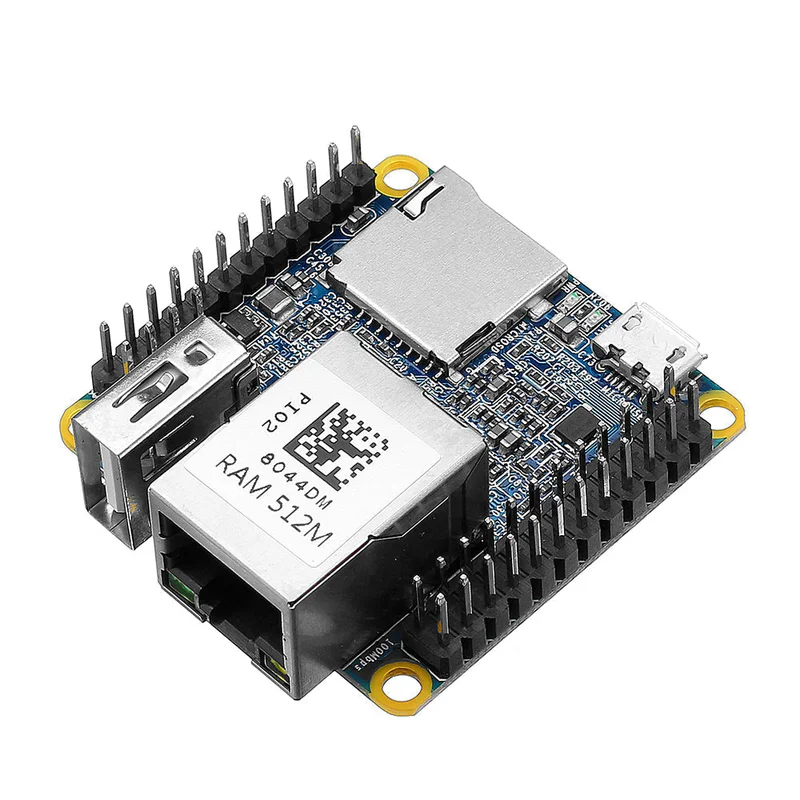

De NanoPi NEO is een veelzijdige ontwikkelingskaart, ontworpen voor makers, hobbyisten en technologie-enthousiastelingen.
Hardware specificatie:
- CPU: Allwinner H3, Quad-core Cortex-A7 tot 1,2 GHz
- DDR3 RAM: 256 MB / 512 MB (optioneel)
- Verbindingsmogelijkheden: 10 / 100M Ethernet
- USB-host: Type-A x 1, 2,54 mm pin x 2
- MicroSD-sleuf x 1
- MicroUSB: OTG, voor stroominvoer
- Debug seriële poort: 4Pin, 2.54 mm pitch pin header
- Audio invoer/uitvoer poort: 5Pin, 2.0 mm pitch pin header
- GPIO: 2.54 mm pitch 36pin, inclusief UART, SPI, I2C, IO, enz.
- Voeding: DC 5V / 2A
- PCB-afmeting: 40 x 40 mm
- Werktemperatuur: -40 ℃ tot 80 ℃
- Gewicht: 14 g (zonder pin-headers)
- OS / Software: u-boot, UbuntuCore en Android
GPIO Pin Beschrijving:
| Pin# | Naam | Linux gpio | Pin# | Naam | Linux gpio |
| 1 | SYS_3.3V | 2 | VDD_5V | ||
| 3 | I2C0_SDA | 4 | VDD_5V | ||
| 5 | I2C0_SCL | 6 | GND | ||
| 7 | GPIOG11 | 203 | 8 | UART1_TX / GPIOG6 | 198 |
| 9 | GND | 10 | UART1_RX / GPIOG7 | 199 | |
| 11 | UART2_TX / GPIOA0 | 0 | 12 | GPIOA6 | 6 |
| 13 | UART2_RTS / GPIOA2 | 2 | 14 | GND | |
| 15 | UART2_CTS / GPIOA3 | 3 | 16 | UART1_RTS / GPIOG8 | 200 |
| 17 | SYS_3.3V | 18 | UART1_CTS / GPIOG9 | 201 | |
| 19 | SPI0_MOSI / GPIOC0 | 64 | 20 | GND | |
| 21 | SPI0_MISO / GPIOC1 | 65 | 22 | UART2_RX / GPIOA1 | 1 |
| 23 | SPI0_CLK / GPIOC2 | 66 | 24 | SPI0_CS / GPIOC3 | 67 |
Pakket bestaat uit:
- 1 x NanoPi NEO
