NE555 pulsgenerator voor frequentie en duty cycle-Snelle verzending

Description

Kenmerken:

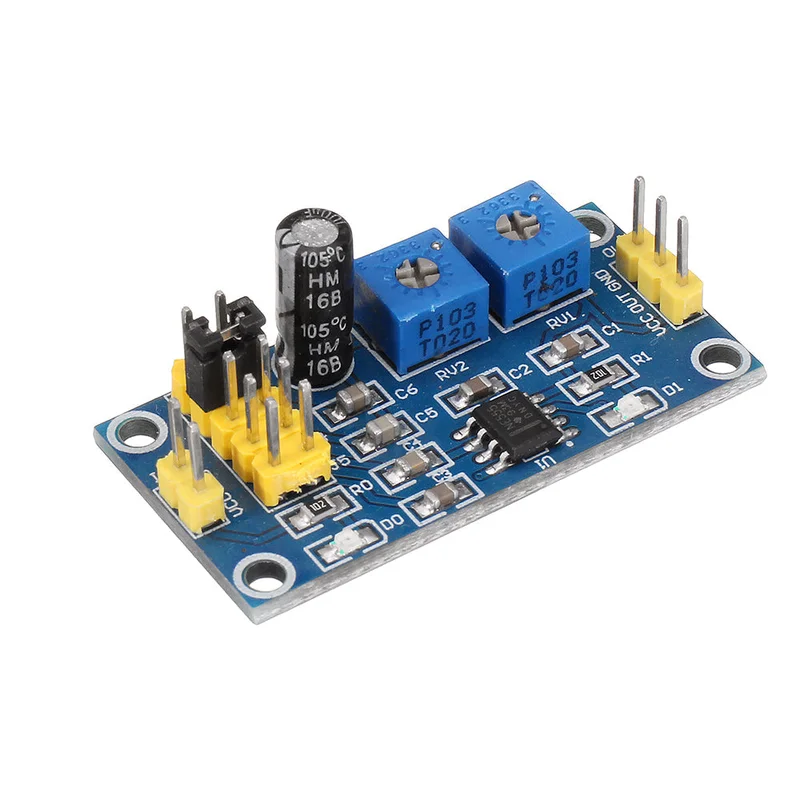

• Afmetingen: 3,5 cm x 3,6 cm
• Hoofdcircuit: NE555
• Ingangsspanning: 5V-15V DC. Bij 5V voeding kan de uitgangsstroom ongeveer 15mA zijn; bij 12V voeding kan de uitgangsstroom ongeveer 35mA zijn.
• Ingangsstroom: ongeveer 100mA
• Uitgangsamplitude: 4,2V V-PP tot 11,4V V-PP (afhankelijk van de ingangsspanning, de uitgangsamplitude varieert)
• Maximale uitgangsstroom: ongeveer 15mA (bij 5V voeding, V-PP groter dan 50%), ongeveer 35mA (bij 12V voeding, V-PP groter dan 50%)

Voordelen:

• Uitgang met LED-indicatie; de LED geeft aan of er output is (bij lage frequentie knippert de LED, bij hoge frequentie is de LED uit).
• Uitgangsfrequentiebereik is continu instelbaar.
• Laagfrequentiebereik: 1Hz ~ 50Hz
• Gemiddeld frequentiebereik: 50Hz ~ 1kHz
• Hoogfrequentiebereik: 1kHz ~ 10kHz
• Ze zeer hoge frequentiebereik: 10kHz ~ 200kHz
• De duty cycle is fijn af te stellen; het aanpassen van de duty cycle beïnvloedt ook de frequentie.
• De uitgangsfrequentie is instelbaar.
• Cyclustijd T = 0,7 * (Ra + 2 * Rb) * C
• Ra, Rb: 0-10K instelbaar.
• Laagfrequentie C = 0,001µF;
• Gemiddeld frequentie C = 0,1µF;
• Hoogfrequentie C = 1µF;
• Ze zeer hoge frequentie C = 100µF; de golfvormfrequentie kan door de koper zelf worden berekend.

Opmerking:De duty cycle kan fijn afgesteld worden, maar het afzonderlijk aanpassen van de duty cycle en frequentie is niet mogelijk; het aanpassen van de duty cycle zal de frequentie beïnvloeden.

Inbegrepen in de verpakking:

• 1 x NE555 pulsgenerator voor frequentie en duty cycle
