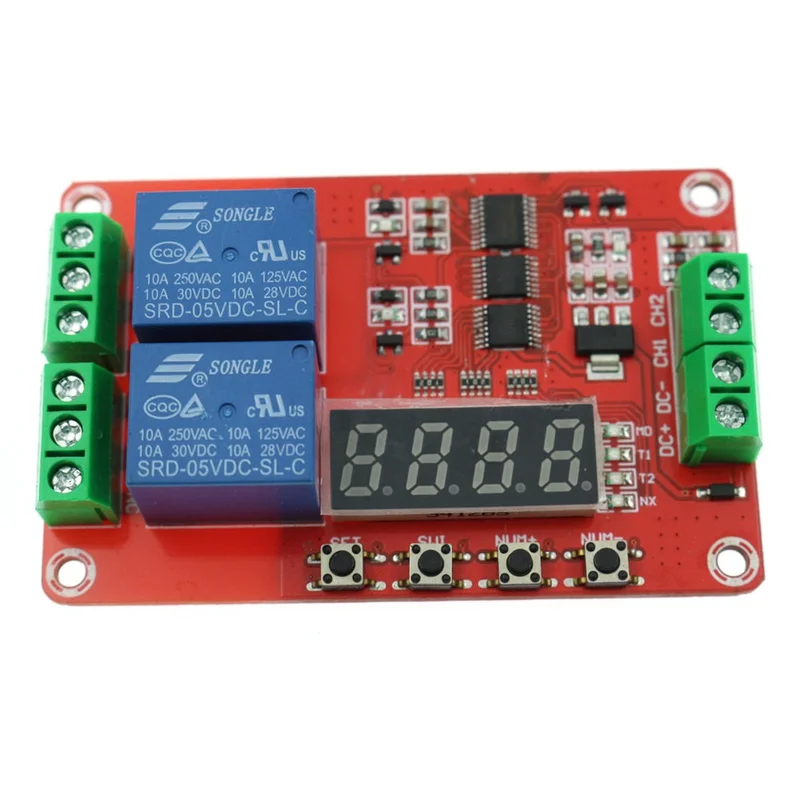

Multifunctionele relaismodule met 2 kanalen en timingfuncties-Snelle verzending

Description

Modulefunctie:

De gebruiker kan een van de 20 functies selecteren door op de knop en het display te drukken. Daarnaast kunnen de functieparameters worden ingesteld en opgeslagen, en kunnen de parameters van de huidige functie worden bekeken. De tijdparameterinstelling is minimaal 0,1 seconde en de precisie is beter dan 0,01 seconde. Instructies voor het instellen zijn verkrijgbaar bij uw dealer.

Tips:Functie 1-8 wordt automatisch ingeschakeld, terwijl functie 9-18 een pulssignaal van hoog niveau vereisen (duur van hoog niveau niet korter dan 20 ms) om te activeren. Functie 19-20 vereist een continu hoog niveau.

• Functie 1:Timing pull-in: na inschakeling is het vertragingstijdrelais T1 gesloten, instelbaar tussen 0,1 seconden en 270 uur.
• Functie 2:Timing ontkoppeling: relais is gesloten bij inschakeling, ontkoppeling na tijdvertraging T1, instelbaar tussen 0,1 seconden en 270 uur.
• Functie 3:Timing pull-in en vervolgens loskoppelen: relais trekt in na vertraging T1 en wordt losgekoppeld na inlooptijd T2, beide instelbaar tussen 0,1 seconden en 270 uur.
• Functie 4:Timing loskoppelen en opnieuw aanzuigen: relais sluit onmiddellijk aan, ontkoppeling na T1 en sluit weer na T2, beide instelbaar tussen 0,1 seconden en 270 uur.
• Functie 5:Oneindige lus-timingmodus 1: relais trekt in na T1 en schakelt uit na T2, herhaalt de status, instelbaar tussen 0,1 seconden en 270 uur.
• Functie 6:Oneindige lus-timingmodus 2: relais schakelt onmiddellijk in, ontkoppeling na T1 en trekt weer in na T2, instelbaar tussen 0,1 seconden en 270 uur.
• Functie 7:Beperkte cyclustimingmodus 1: cyclusnummer instelbaar tussen 1-9999 keer, T1 en T2 instelbaar tussen 0,1 seconden en 9999 seconden.
• Functie 8:Beperkte cyclustimingmodus 2: cyclusnummer instelbaar tussen 1-9999 keer, T1 en T2 instelbaar tussen 0,1 seconden en 9999 seconden.
• Functie 9:Zelfsluitende relaismodus: pulssignaal op hoog niveau sluit relais.
• Functie 10:Triggerrelaismodus: hoog niveau signaal sluit relais, verdwijnt en relais wordt losgekoppeld.
• Functie 11:Trigger timing pull-in: relais werkt niet bij inschakeling, hoog niveau pulssignaal activeert T1, instelbaar tussen 0,1 seconden en 270 uur.
• Functie 12:Ontkoppeling trigger timing: relais werkt niet bij inschakeling, hoog niveau pulssignaal trekt in, T1 instelbaar tussen 0,1 seconden en 270 uur.
• Functie 13:Trigger-timing gesloten en vervolgens losgekoppeld: relais werkt niet, pulssignaal sluit relais na T1, loskoppeling na T2.
• Functie 14:Trigger-timing losgekoppeld en opnieuw geleverd: relais werkt niet, pulssignaal sluit relais, ontkoppeling na T1 en sluit na T2.

Spanning: 5V, 12V, 24V
