Invoering:
De MPU-6050 is een geïntegreerde 6-assige motion processing component. Dit apparaat combineert een 3-assige gyroscoop en een 3-assige versneller, wat het probleem van asverschillen bij het combineren van gyroscopen en versnellers elimineert en de benodigde ruimte MPU-6050 bevat een hardwareversnelling van de digitale motion processor (DMP) die via een tweede I2C-poort kan worden aangesloten op andere sensoren, zoals versnellers en magnetische sensoren. De motor voert een compleet fusie-algoritme met 9 assen uit, wat resulteert in een enkele gegevensstroom voor database voor bewegingsverwerking van InvenSense verwerkt complexe gegevens voor bewegingsdetectie, vermindert de belasting van het besturingssysteem en biedt een architectonische API voor hoeksnelheid van de MPU-6050 is instelbaar op ± 250, ± 500, ± 1000 en ± 2000 °/sec (dps), wat zorgt voor nauwkeurige metingen bij zowel snelle als langzame bewegingen. De versneller kan waarden meten van ± 2 g, ± 4 g, ± 8 g en ± 16 g. De communicatie kan via I2C tot 400 kHz of SPI tot 20 MHz MPU-6050 werkt op verschillende spanningen, met een VDD-voedingsspanning van 2,5 V ± 5%, 3,0 V ± 5% of 3,3 V ± 5%. De logische interface VVDIO-voeding is 1,8 V ± 5%. De chip heeft een compacte afmeting van 4x4x0,9 mm (QFN) en bevat een ingebouwde temperatuursensor en oscillator met een variatie van slechts ± 1% in de bedrijfsomgeving.

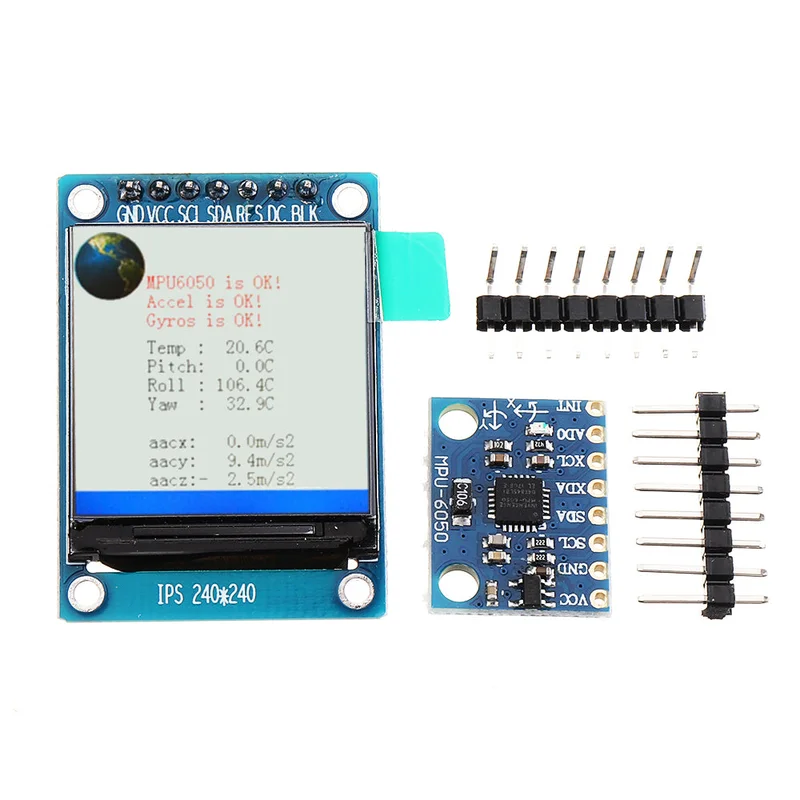

Specificaties:1. Chip: MPU-60502. Voeding: 3V-5V3. Gyroscoop: ± 250, 500, 1000, 2000 °/s4. Versnelling: ± 2, ± 4, ± 8, ± 16 g5. Communicatie: IIC-communicatieprotocol6. Ingebouwde 16-bit AD-converter, 16-bits gegevensuitgang7. Penafstand: 2,54 mmPakketinhoud:1 x MPU-6050 Module
1 x 1,3 inch LCD-module
