Motorafscherming L293D voor 2- en 4-staps motoren-Snelle verzending

Description

Invoering:

De L293 Motor Shield is een uitstekende en snelle oplossing voor het aansturen van gelijkstroommotoren, servo’s of zelfs stappenmotoren. Dit shield kan tot 2 stappenmotoren en 4 gelijkstroommotoren aansturen, evenals 2 servo’s. Het is een ideale keuze voor beginners vanwege de veelzijdigheid en prijs-kwaliteitverhouding.

Voorzieningen:

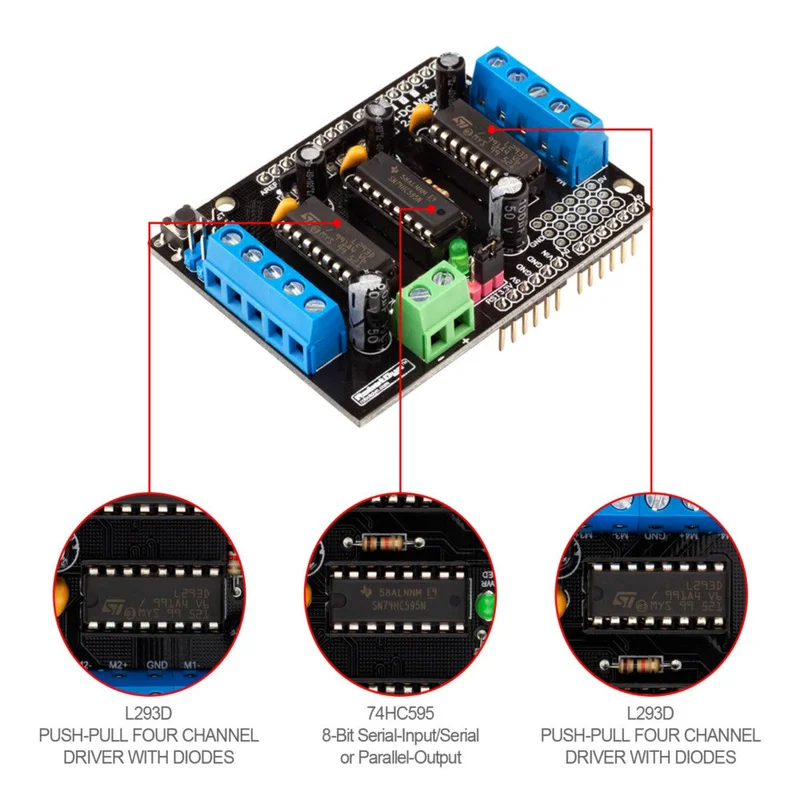

• Vier H-bruggen met twee L293D motorstuurchips.
• De L293D heeft een vermogen van 0,6 A per brug (1,2 A piek) met thermische uitschakelbeveiliging en interne terugslagbeveiligingsdiodes.
• Ondersteunt motorspanningen van 4,5 VDC tot 16 VDC (tot 36 V bij upgrade van C6 en C7).
• Tot 4 bi-directionele DC-motoren met individuele 8-bits snelheidskeuze (256 snelheden).
• Maximaal 2 stappenmotoren (unipolair of bipolair).
• Pull-down weerstanden houden motoren uitgeschakeld tijdens het opstarten.
• Aparte logische en motoraansluitingen.
• Klemmenblokconnectoren voor motoren en voeding.
• 2 aansluitingen voor 5V ‘hobby’-servo’s.

Documenten:

• Maatschets: Klik hier om te openen
• Pinout: Klik hier om te openen
