Description
Voorzien van:

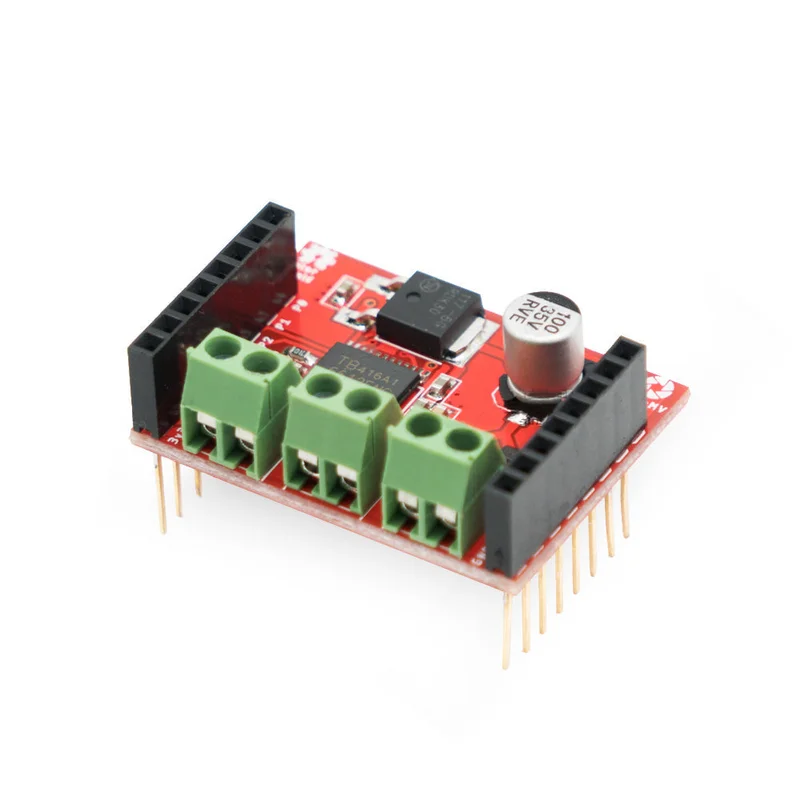

Dit motor driver board biedt een handige manier om uw OpenMV Cam van stroom te voorzien en motoren met laag vermogen aan te sturen. Het beschikt over een 5V lineaire regelaar om uw OpenMV Cam te voeden met een batterij, samen met een motorchauffeurchip die twee motoren van minder dan 2A van stroom kan voorzien.
De motoraandrijvingschip heeft 2 pennen per motor om de interne H-brugrichting voor elke motor in te stellen en een extra pen per motor voor PWM-besturing. Zodra u de rijrichting heeft ingesteld, hoeft u alleen de PWM per motor te bedienen.
Toepassingen:
Dit motorbesturingsboard is alles wat je nodig hebt om een OpenMV Cam-robot te maken die kan rondrijden. Elk robotchassis dat online verkrijgbaar is, is geschikt!
U kunt ook het motor driver board gebruiken om elektromagneten of elk elektromechanisch circuit te besturen dat minder dan 2A trekt. De motorchauffeurchip heeft 4 push-pull-uitgangen.
Schema & Datasheets:
- Gegevensblad motorschild (.pdf)
- Motor Shield-schema (.pdf)
- Eagle Schematische voorstelling (.sch)
- Eagle Bord (.brd)
- Gegevensblad motorbestuurder: TB6612FNG (.pdf)
- Gegevensblad spanningsregelaar: NCP1117 (.pdf)
Pakket bestaat uit:
1 x motoraandrijfbord
