Motor driver board 2-way DRV8833 motor drive module 3-10V – 30 stuks-Snelle verzending

Description

Parameters:

• Afmeting: 18,5 x 16 mm
• Ingangsspanning: 3-10V
• Uitgangsstroom enkele brug H: 1,5 A, kan 2 vertragingsmotoren aansturen.
• Ingebouwde overstroombeveiliging, kortsluitbeveiliging, beveiliging tegen onderspanning en oververhitting. Slaapmodus met laag stroomverbruik.
• Doel: aandrijfmotor en 4-draads stappenmotor tot 1,5A.

Instructies:

• ULT laag niveau bevindt zich in slaapstand (moet J2 korte lasplek achter de module loskoppelen).
• OUT1, OUT2 is 1 H-brug, overeenkomstige besturing is IN1, IN2.
• OUT3, OUT4 is de tweede H-brug, overeenkomstige besturing is IN3, IN4.
• EEP om de uitvoer te beschermen, de standaardinstelling is dat niet.
• VCC voor spanningsingang 3 tot 10V.
• GND geaard.

Pakket bestaat uit:

• 30 x motorbesturingsbord

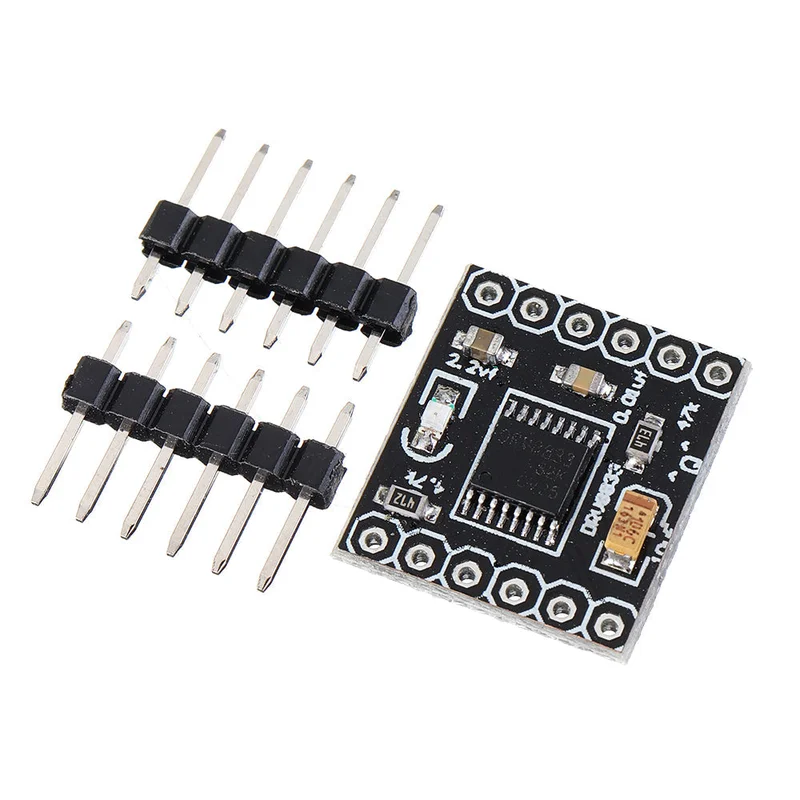

Afbeeldingen:
