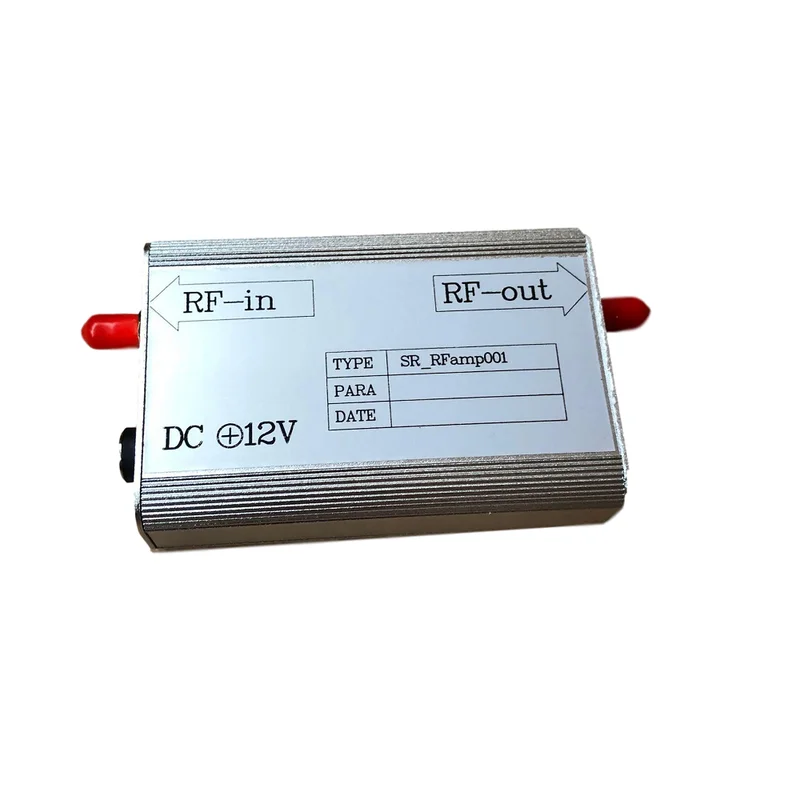

Low noise pre-RF versterker 20dB 5 MHz-5 GHz-Snelle verzending

Description

Specificaties:

• Voedingsspanning: 11V-15V DC
• Versterking: meer dan 20 dB in de frequentieband 30 MHz-1 GHz
• Ingangs- en uitgangsimpedantie: 50Ω
• Maximaal uitgangsvermogen: 10dBm
• Ingangssignaal: ≤-10DBm
• Bandbreedte: 30 MHz tot 3GHz (versterking varieert bij verschillende frequenties)

Gemeten winst (prototype):

• F = 5,0 MHz GAIN = 13,15 dB
• F = 10,0 MHz GAIN = 23,89 dB
• F = 30,0 MHz GAIN = 27,06 dB
• F = 50,0 MHz GAIN = 27,92 dB
• F = 500,0 MHz GAIN = 24,84 dB
• F = 1,0 GHz GAIN = 22,01 dB
• F = 1,5 GHz GAIN = 20,72 dB
• F = 2,5 GHz GAIN = 17,65 dB
• F = 3,5 GHz GAIN = 10,06 dB
• F = 4,0 GHz GAIN = 9,09 dB
• F = 5,0 GHz GAIN = 8,90 dB

Geluidscijfer NF (theoretische waarde):

• 500 MHz bij 0,6 dB
• 1 GHz bij 0,7 dB
• 2 GHz bij 0,7 dB
• 3 GHz bij 1,1 dB
• 4 GHz bij 1,6 dB
• 5 GHz bij 2,1 dB

Vergelijking met andere modellen:

De winst van dit model is lager dan die van een vergelijkbaar model, maar het ruisgetal is beter.

Gemeten spectrum:

De antenne is verbonden met de ingang van de versterker, en de uitgang is verbonden met de spectrumanalysator. Het testobject is een frequentie-veegmachine die werkt op 4 GHz en de antenne is ongeveer 60 cm verwijderd van de spectrumanalysator.

Afmetingen:88 * 58 * 24 mm

Gewicht:85 g
