Logaritmische detectiemeter voor radiofrequenties 1M-10000MHz-Snelle verzending

Description

Productgebruik:

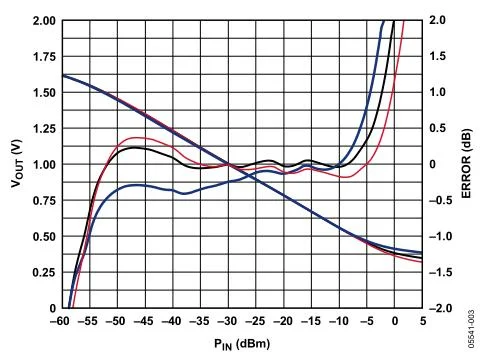

Deze logaritmische detectiemeter is ontworpen met de AD8317-chip en is geschikt voor het detecteren van RF-signaalsterkte. Het frequentiebereik loopt van 1 MHz tot 10 GHz en kan signalen meten met een vermogen van -55 dBm tot -0 dBm. De meter zet RF-signalen om in gelijkstroomspanning. Hoe groter de amplitude of het vermogen van het RF-signaal, hoe hoger de uitgangsspanning. De uitgangsspanning is recht evenredig aan het logaritme van de amplitude van het ingangssignaal, wat het dynamische bereik van het gedetecteerde signaal uitbreidt tot 55 dB.

Deze meter is veelzijdig en kan worden gebruikt voor het detecteren van radiofrequentiesignalen, het meten van signaalvermogen, en het detecteren van veldsterkte. Daarnaast kan het ook functioneren als onderdeel van automatische versterkingsregeling en automatische niveauregeling.

Technische specificaties:

• Bedrijfsfrequentie: 1M-10000MHz
• Meetvermogen: -55dBm tot -0dBm
• Uitgangsspanning: 0.33-1.65V
• Detectie helling: -22mV / dBm (typisch)
• Ingangsimpedantie: 50 ohm
• Voedingsspanning: 7-15V

Pakketinhoud:

• 1 x Logaritmische detectiemeter voor radiofrequenties 1M-10000MHz
