Beschrijving:

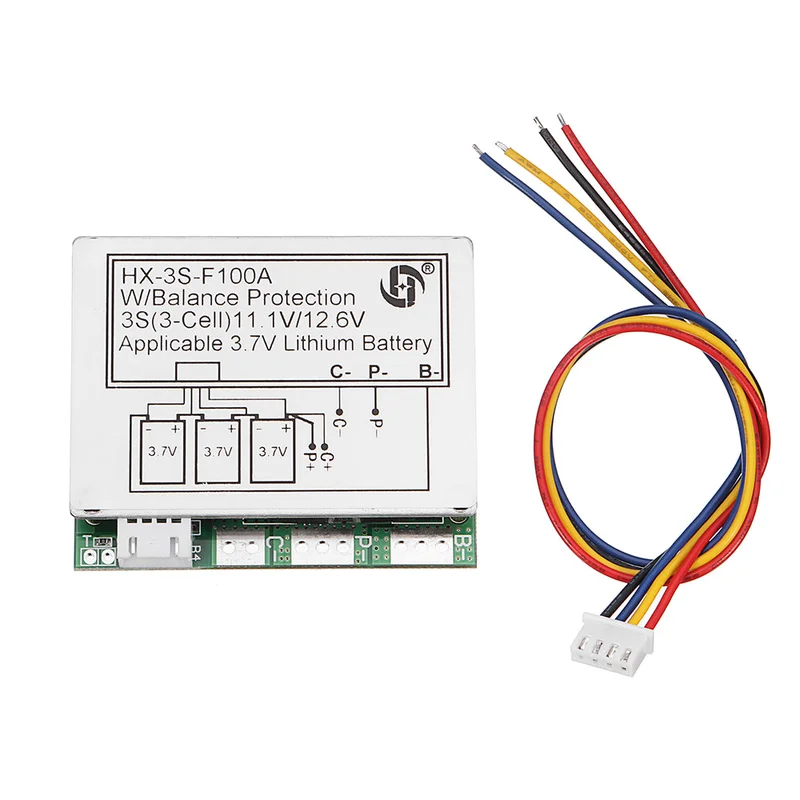

Model: HX-3S-F100A
- Overladen spanningsbereik: 4.28V ± 0.05V
- Afmetingen: 70 x 60 x 8,5 mm
- Overbelastingsspanningsbereik: 2.5 ± 0.05V
- Bovengrens werkstroom: 100A (let op warmteafvoer)
- Werktemperatuur: -40 ~ +50 °C
- Bovengrens momentane stroom: 100-120A
- Opslagconditie: -40 ~ +80 °C
- Rustige stroom: minder dan 30µA
- Effectief leven: meer dan 30.000 uur
- Interne weerstand: minder dan 300mΩ
- Bescherming tegen kortsluiting: bescherming met vertraging en zelfherstel
- Evenwichtsstroom: 65 mA
- Laadspanning: 12.6V-13V
- Laadstroombovengrens: 10A
Beschrijving T-punt: Voeg een normaal gesloten temperatuursensor schakelaar toe om de temperatuur bescherming uit te breiden. Verwijder de 0R-weerstand naast de soldeerverbinding.
Opmerking: voor ontladingsproducten boven 3A moet de ontlaadsnelheid van de batterij meer dan 3C zijn.
Vergrotingsberekeningsformule: 1C-frequentiebatterij, 2000 capaciteit is gelijk aan 2AH * 1 = 2A werkstroom. 3C snelheid batterij, 2000 capaciteit is gelijk aan 2AH * 3 = 6A werkstroom.
Opmerking 1: Volg strikt de diagrambedrading: 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B+), C-lading negatief, C+ lading positief, P- uitvoer negatief, P+ positieve output. Geen opzettelijke kortsluiting!
Opmerking 2: Nadat de lijn is aangesloten, moet deze worden opgeladen voordat deze wordt uitgevoerd.
Opmerking 3: Zorg ervoor dat bij het aansluiten van 3 sets batterijen in serie, de spanning van elke set batterijen gelijk is. Als deze verschillend zijn, vul elke set batterijen afzonderlijk in en gebruik ze in serie. Bij de ontladingstest is de batterij met een snel spanningsverlies een slechte batterij.
Leg uit: combineer geen goede en slechte batterijen met elkaar!
De kaart bevat 10 MOS-buizen, sterke warmtedissiperende aluminiumplaten en de continue stroomlimiet is 100A. Het is geschikt voor lithiumbatterijen van de 3-serie, zoals omvormers, xenonlampen en zonnepanelen straatlantaarns.
Pakket inbegrepen:
- 1 x 3S 11.1V hoge stroom 100A 3.7V lithiumbatterij beschermingskaart met balans
