Beschrijving:

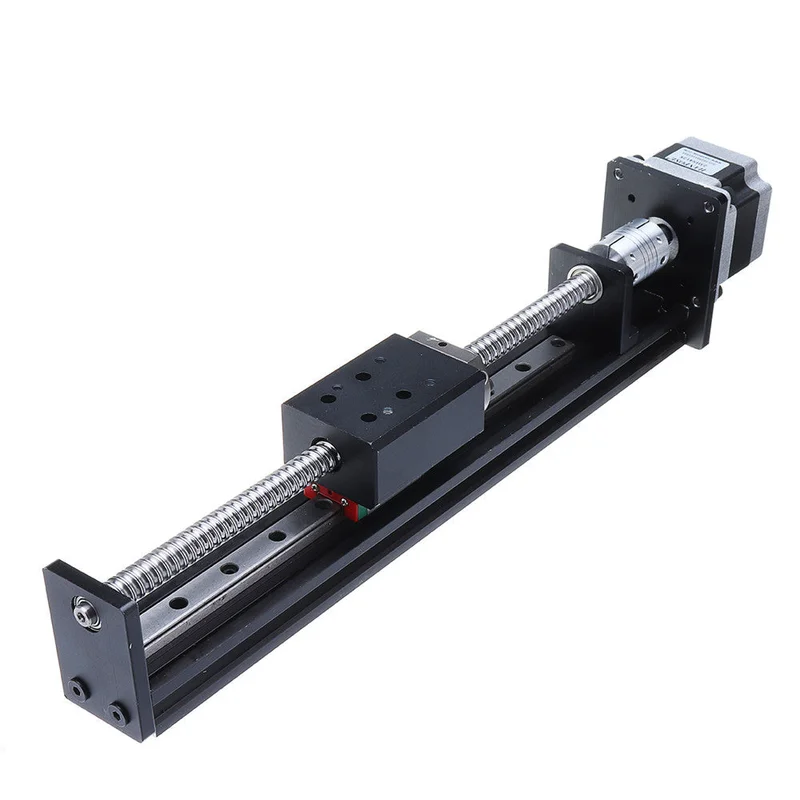

Deze lijnaire actuator is ontworpen voor gebruik in CNC-machines en 3D-printers. Hij is uitgerust met een SFU1204 kogelschroef en een NEMA 23 stappenmotor, wat zorgt voor een nauwkeurige en betrouwbare werking.
Specificaties:
- Model: HPV5
- Kogelschroef: SFU1204
- Lijnaire geleiders: MGN12
- Motor: NEMA 23 HS4128 stappenmotor (57 stappenmotor)
- Onderstel: 2040 V Slot aluminium extrusies
- Effectieve beweging: 100/150/200/250/300/350/400/500/600mm
- Motordraden: 30 cm
- Totaal lengte = effectieve slag + 180 mm
Toepassingen:
- 3D-printers
- Monitorapparatuur
- Medische machines
- Textielmachines
- Verpakkingsmachines
- Toneelverlichting
- Lasergraveren
- Automatiseringsapparatuur
- Niet-standaard apparatuur
- Plaatsmachines
Motor specificaties (23HS4128):
| Model | 23HS4128 |
| Type | Hybride |
| Fase | 2 |
| Stap hoek | 1.8 ° |
| Motor grootte | 41x57mm |
| Lijn | 4-aderige kabel |
| Motor kabel | 30 cm |
| Aandrijving | Tweefasige stapaandrijving |
Elektrische specificaties:
| Modelnr. | Stap hoek | Motor lengte | Beoordeeld Stroom | Weerstand Fase | Inductie Fase | Koppel | Moment Traagheid | Lood |
| 23HS4128 | 1.8 | 41 | 2.8 | 0.7 | 1.4 | 55 | 120 | 4 |
Algemene specificaties:
| Precisie hoekstap | ± 5% (volledige stap, geen belasting) |
| Weerstand nauwkeurigheid | ± 10% |
| Precisie-inductie | ± 20% |
| Temperatuurstijging | Max 80 °C (nominale stroom, 2 fase ingeschakeld) |
| Omgevingstemperatuur | (-20 °C) – (+50 °C) |
| Isolatieweerstand | Min 100 MΩ, 500 VDC |
| Isolatiekracht | 500 VAC voor één minuut |
Pakketinhoud:
- 1 x HPV5 lijnaire actuator
- 1 x 30 cm draad
