Opmerking:

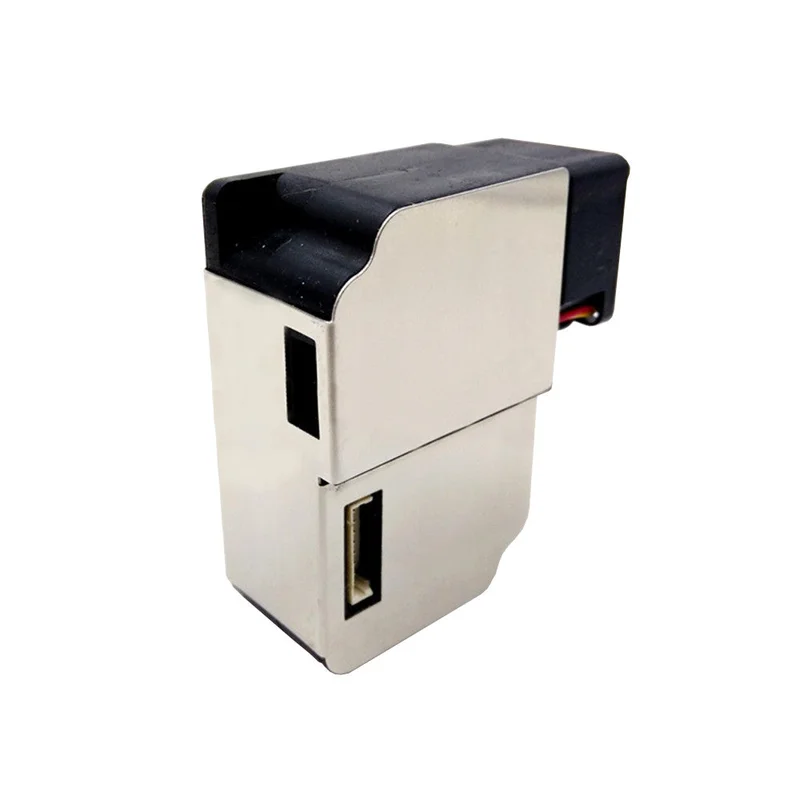

Wanneer u deze sensor ontvangt, is het oppervlak bedekt met een blauwe beschermende film. Wanneer u de film verwijdert, ziet u de roestvrijstalen behuizing.
Werkingsprincipe:
Deze sensor maakt gebruik van het principe van laserlichtverstrooiing. De laser verlicht de gesuspendeerde deeltjes in de lucht om verstrooiing te genereren. Tegelijkertijd wordt het verstrooide licht verzameld onder een bepaalde hoek om een curve te verkrijgen waarin de intensiteit van het verstrooide licht met de tijd verandert. De microprocessor gebruikt een algoritme op basis van de MIE-theorie om de equivalente deeltjesgrootte en het aantal deeltjes met verschillende deeltjesgroottes per volume-eenheid te bepalen.
| Parameter | Inhoudsopgave | Eenheid |
|---|---|---|
| Meetbereik | 0,3 – 1,0; 1,0 – 2,5; 2,5 ~ 10 | Micron (µm) |
| Tel efficiëntie | 50% @ 0,3 µm, 98% @ > 0,5 µm | |
| Weegvolume | 0.1 | L |
| Reactietijd | <= 10 | Seconden (s) |
| Voedingsspanning | 5 | Volt (V) |
| Maximale bedrijfsstroom | 120 | mA |
| Stand-by stroom | 100 | Microamp (µA) |
| Gegevensinterface niveau | L <0,8 @ 3,3 H> 2,7@3,3 | Volt (V) |
| Werktemperatuur | -10 ~ + 50 | Celsius (°C) |
| Luchtvochtigheidsbereik | 0-99% | |
| Gemiddelde tijd tussen fouten | > 3 | Jaar (Y) |
| Afmetingen | 50x43x21 | Millimeter (mm) |
Uitgangsresultaten:
De belangrijkste output is de eenheidsconcentratie van de massaconcentratie van elke concentratie in het eenheidsvolume: microgram per kubieke meter. De uitgang is verdeeld in twee toestanden: actieve uitgang en passieve uitgang. Nadat de sensor is ingeschakeld, is de standaardstatus actieve uitvoer, wat betekent dat de sensor actief seriële gegevens naar de host verzendt met een tijdsinterval van 200 ~ 800 ms. Hoe hoger de concentratie fijnstof in de lucht, hoe korter het tijdsinterval. De actieve uitgang is verdeeld in twee modi: vloeiende modus en snelle modus.
Pakket bestaat uit:
1 x laser PM2.5 sensormodule
