Description
Specificaties:
- Afmetingen: ca. 85 x 69 x 30 mm
- Maximale stroom: 20A
- Maximaal vermogen: 1000W
- 24V ingang zonder belasting: 3A
- 48V ingang zonder belasting: 6A
Beschrijving:

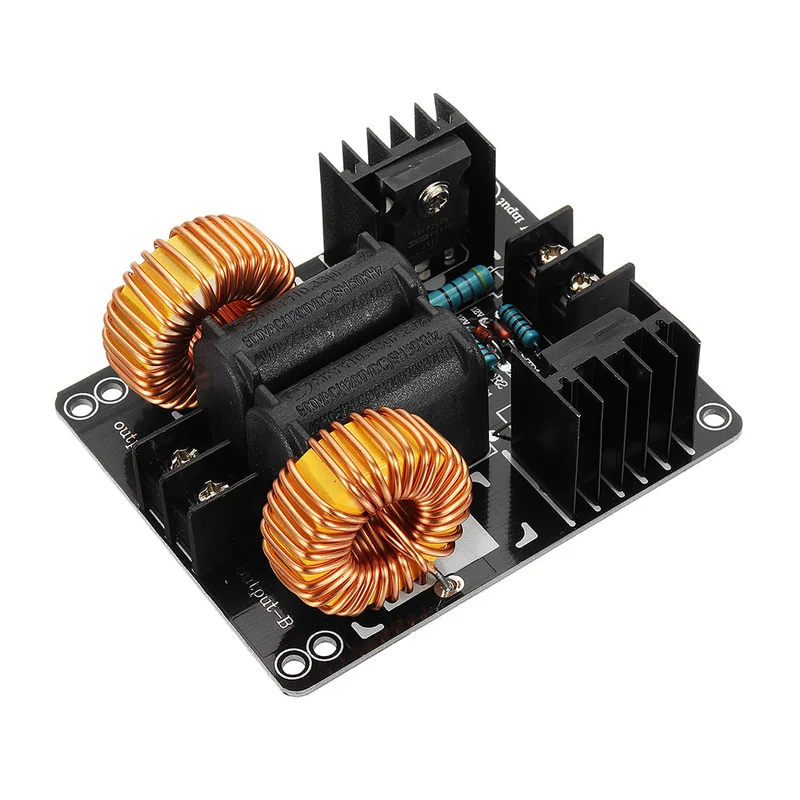

Deze inductieverwarmingsmodule maakt gebruik van een laagspannings DC-voeding van 12-48V. Bij een voeding van 53V is deze getest op correcte werking. Hoe hoger de spanning, hoe groter de verwarmingsstroom, wat resulteert in een beter effect. Het is aan te raden om een voeding van 24V of 36V te gebruiken voor algemeen gebruik.
Door zijn gematigde kracht is deze module geschikt voor kleine onderdelen die door DIY-enthousiastelingen moeten worden gehard, verwarmd of andere hittebehandelingen ondergaan. Daarnaast kan het ook worden gebruikt voor het smelten van goud, zilver, koper, aluminium en andere metalen, met een snelle en uniforme verwarming.
Pakketinhoud:
- 1 x Driver Board
- De set bevat een volledige set circuitelementen en koper; gebruikers moeten zelf zorgen voor de stroom- en koeleenheid.
- De printplaat is gemaakt van dubbelzijdig glasvezel met voornamelijk koperen sporen.
- Bij continu gebruik is het aan te raden een ventilator toe te voegen om de resonantiecondensatoren en andere componenten te koelen.
- Gebruik een schakelende voeding; let op dat de uitgangsspanning langzaam stijgt bij inschakelen, om schade aan componenten te voorkomen.
- Het volume van het voorwerp dat verwarmd wordt, mag niet groter zijn dan 1/5 van het volume van de verwarmingsspoel.
- Hoewel het circuit een ingangsstroom van 20-30A kan verdragen, is het veilig om niet meer dan 15A te gebruiken.
- Dit circuit kan niet alleen inductieverwarming uitvoeren, maar ook een krachtige omvormer maken met een koperen buis in een hoogfrequente transformator.
- Verhoog de koelcapaciteit door een aangepast substraat van 8,5 mm dik te gebruiken.
- Gebruik M4-pilaren voor een efficiëntere warmteafvoer.
- Houd rekening met 1-5 mm meetfouten door handmatige metingen.
