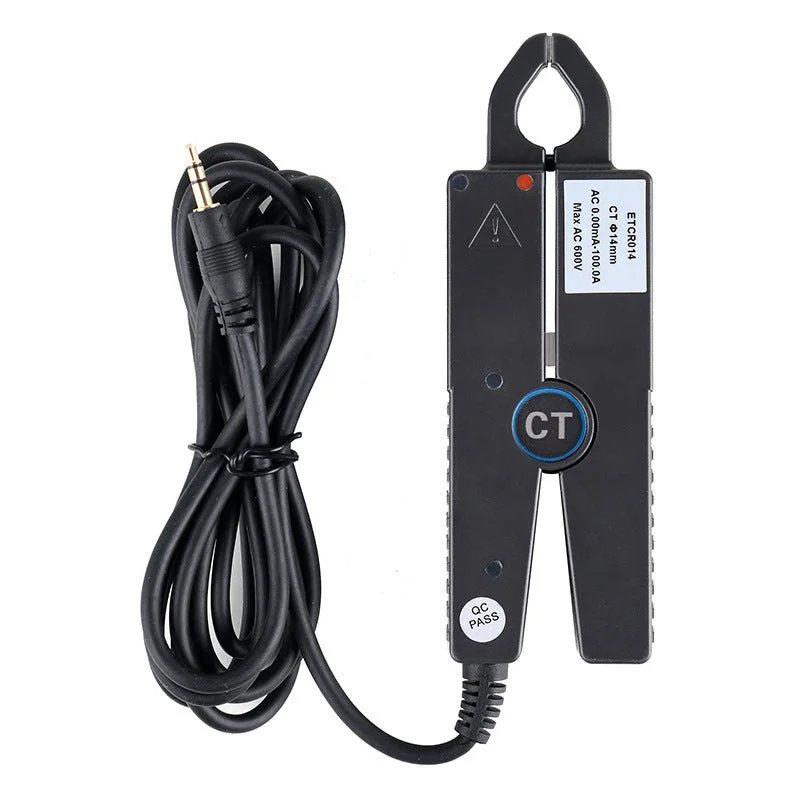

Huidige sensor 100A AC met naaldtang-Snelle verzending

Description

Omschrijving:

ToepassingsgebiedDeze sensor is uiterst nauwkeurig voor het meten van AC-lekstroom, stroom, harmonische stroom van hoge orde, fase, elektrische energie, vermogen, arbeidsfactor, enz.
Wat te gebruiken?1. Multimeter (mA-niveau huidig bestand)De huidige waarde kan direct worden bekeken na het passeren van de transformatorverhouding, de standaardconfiguratie is 2500:1.2. OscilloscoopVoor het meten van gelijkstroom of wisselstroom wordt doorgaans de indirecte methode specifieke methode is:(1) Eerst wordt de hoeveelheid stroom omgezet in een evenredige spanning.(2) Observeer vervolgens met een oscilloscoop. Sluit een niet-inductieve weerstand met hoge nauwkeurigheid en kleine weerstand in serie aan in het te testen circuit en gebruik de oscilloscoop om de spanning te meten. De spanning over de weerstand is effectief. Bereken de gemeten stroomwaarde met de formule I = U / R, waarbij I de gemeten stroomwaarde in A is, U de effectieve waarde van de spanning in V, en R de weerstandswaarde in Ω.3. Andere instrumentenZelf ontwikkelde instrumenten kunnen ook als stroomtangen worden gebruikt.

Specificatie:

Model: ETCR014Bereik: 0,00mA ~ 100A ACResolutie: 0,01 mANauwkeurigheidsniveau: 1,0Draaiverhouding: 2500:1Referentiebelasting: ≤50Ω
Kaakmaat: φ14 mmWerkfrequentie: 45Hz ~ 100HzUitgangsmodus: inductiestroomuitgangUitgangsinterface: BNC-stekker / 4,0 mm dubbele banaanstekker, 3,5 mm audiostekker / blote draden aftappen
Pakket inbegrepen:1 x huidige sensor
