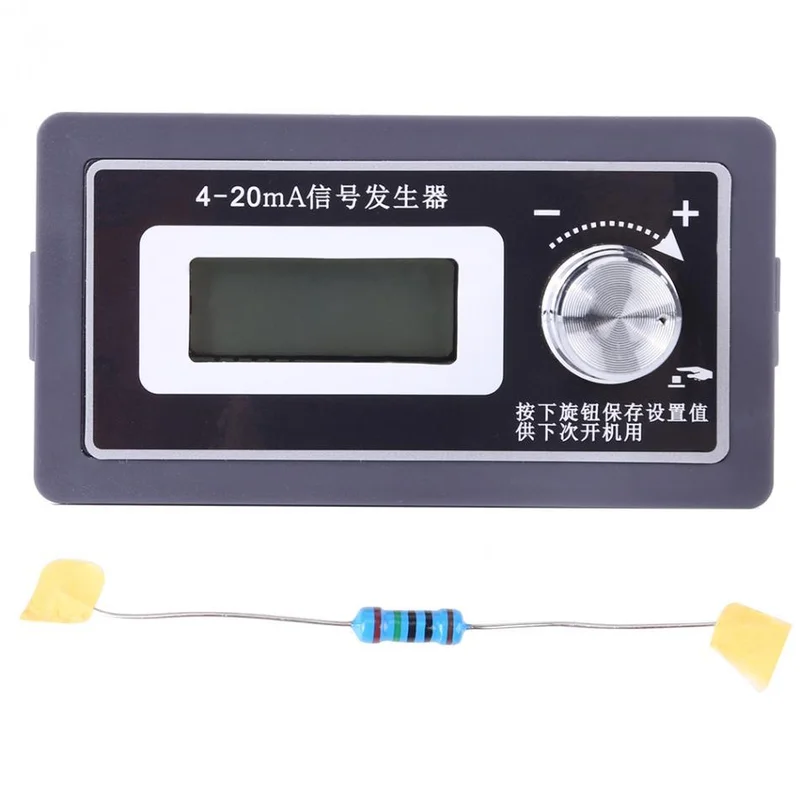

Hoge precisie 4-20mA signaalgenerator met twee-draadsuitgang-Snelle verzending

Description

Kenmerken:

• LCD-scherm (met achtergrondverlichting).
• 9 programmeerbare uitgangen (kan de werkelijke omgeving van dynamische tests simuleren, elke sectie kan worden ingesteld op looptijd / A-stroom / B-stroom).
• Digitale draaiknop voor aanpassing (gebruik van potentiometer, eenvoudig beïnvloed door temperatuur en vochtigheid, de weerstand verandert).
• Kan worden aangesloten op de positieve en negatieve (twee-draads systeem, ongeacht de bedrading, kan werken, zal de meter niet beschadigen).
• Hoge precisie, goede lineariteit (weergave-nauwkeurigheid van “0.05” op de decimale punt, de werkelijke uitvoernauwkeurigheid van ± 0.5%).
• Geïmporteerde chips, ultra-laag energieverbruik, geen warmte, stabielere output.
• Mooi ontwerp en eenvoudig te installeren.

Specificaties:

• Uitgangsstroom: 3mA – 21mA
• Voedingsspanning: 15V – 30V
• Monsterweerstand: 10 OHM
• Weergave-nauwkeurigheid: 0.05
• Uitvoernauwkeurigheid: ±0.5%
• Afmetingen (voorzijde): 79.5 x 42mm
• Afmetingen (achterzijde): 72.5 x 39.5mm
• Installatiepaneel: 77 x 40mm

Systeemwerking:

1. De werkmodus van de signaalgenerator is tweeledig: 1. handmatige aanpassingsmodus; 2. dynamische uitvoermodus;
2. Handmatige modus voor het aanpassen van de uitgangsstroom: draaiknop met de klok mee verhoogt de stroom, tegen de klok in verlaagt de stroom;
3. De handmatige modus slaat de uitvoerwaarde op, druk kort op de draaiknop, na opening toont het scherm “…”, succesvol opgeslagen, de volgende keer dat je opstart is de waarde de opgeslagen waarde; bij het debuggen van apparatuur moeten we de willekeurige uitvoerwaarden aanpassen, zolang je de draaiknop niet indrukt na het opnieuw opstarten, blijft deze waarde behouden;
4. Dynamische uitvoermodus: is een programmeerbare set van een continue automatische uitvoer van een goede curve;
5. Parameterinstelling:
6. (1). Druk op de draaiknop, na 5 seconden ga je naar de instelmodus, de eerste parameter “model”: het scherm geeft het aantal segmenten in de curve aan, gebruik de draaiknop om de waarde van X aan te passen, X=0 betekent geen curve in handmatige modus, X>0 gebruikt dynamische uitvoermodus;
7. (2). Na het aanpassen van de eerste parameter “bedrijfsmodus”, druk opnieuw op de draaiknop. Als X=0, verlaat de instelmodus en ga naar de handmatige modus. Als X>0, ga dan naar de eerste curve;
8. (3). Elke curve heeft 3 parameters, “tXXX” looptijd “AXXX” “bXXX” voor de startstroom en eindstroom, ga naar de eerste curve-instelling, het scherm toont “t1XX”, gebruik de draaiknop om de waarde van XX aan te passen, de looptijd aanpassingsbereik is 1–99 seconden;
9. (4). Klik vervolgens op de draaiknop om naar de instellingen van de “startstroom” van de eerste curve te gaan, het scherm toont “A1XX”, het stroominstellingsbereik is 3-21 mA;
10. (5). Klik vervolgens op de draaiknop om naar de instellingen van de “eindstroom” van de eerste curve te gaan, het scherm toont “b1XX”, het stroominstellingsbereik is 3-21 mA;
11. (6). Tweede curve enzovoort, totdat het aantal van de set is ingesteld, automatisch de instelmodus verlaten;
12. (7). Als je de volgende keer slechts één van de parameters hoeft te wijzigen, blijven de andere parameters ongewijzigd, dan kan je de lengte van de draaiknop voor 5 seconden instellen om direct uit de staat te komen;
