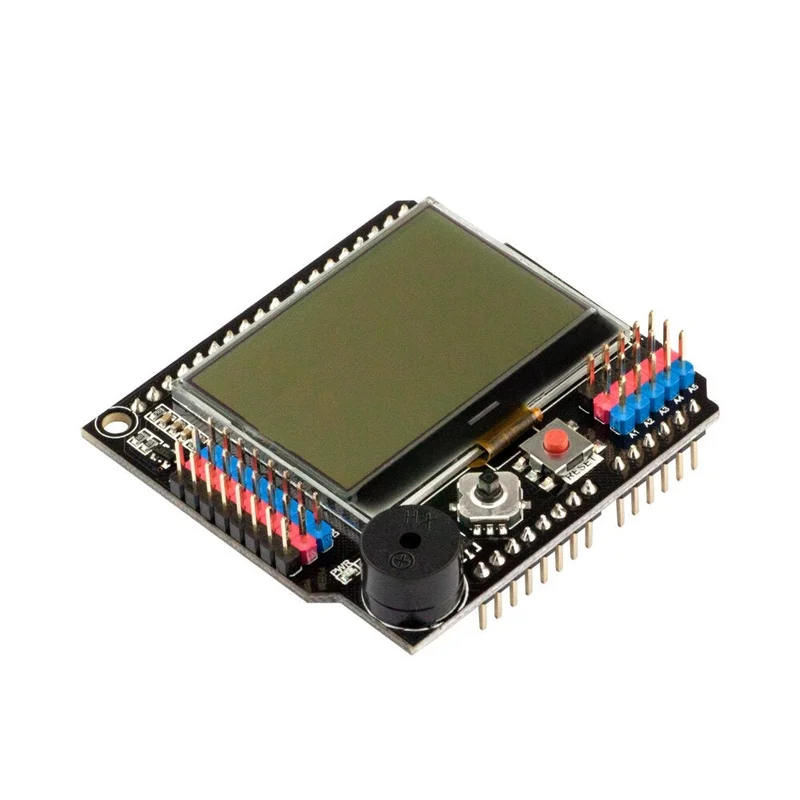

Omschrijving:Dit LCD12864 schild is een grafisch LCD-scherm, joystick, zoemer en handige I/O-pinnen voor Arduino-compatibele scherm heeft een resolutie van 128×64 pixels met achtergrondverlichting en kan worden gebruikt voor het weergeven van tekst of afbeeldingen. De krachtige u8glib Universal Graphics Library voor 8-bits embedded systemen vereenvoudigt de bediening en biedt een uitgebreide reeks LCD12864 bevat een 5-weg joystick en een resetknop. Handige headers bieden toegang tot 5 analoge en 8 digitale pinnen, inclusief spannings- en LCD-scherm wordt aangestuurd via een SPI-interface met behulp van vijf digitale pinnen: D8, D9, D10, D11 en D13. De achtergrondverlichting maakt gebruik van digitale pin D7, en de 5-weg joystick is aangesloten op analoge ingang zoemer is aangesloten op D3. Als D3 voor een andere functie nodig is, kan de zoemer worden losgekoppeld door een soldeerbrug aan de onderkant van het bord te schild werkt op een voedingsspanning van 3.3V, maar is volledig compatibel met 5V-kaarten.
| Microcontroller | ATmega2560 |
| USB-TTL-omzetter | CH340G |
| Stroom uit | 3.3V-180mA |
| 5V-800mA | |
| Voeding in. USB | 5V |
| Voeding in. VIN / DC-aansluiting | 6-12V |
| Energieverbruik | 5V 220mA |
| Logic Level | 5V |
| Klokfrequentie | 16MHz |
| Bedrijfsvoedingsspanning | 5V |
| Digitale I/O | 54 |
| Analoge I/O | 16 |
| Geheugen grootte | 256kB |
| Gegevens RAM Type/grootte | 8kB |
| Data ROM Type/grootte | 4kB |
| Type interface | ISP |
| Bedrijfstemperatuur | −40°C / +85°C |
| Afmetingen | 53.361 × 101.86 mm |
Documenten:Maattekening: Klik hier om te openenPinout: Klik hier om te openenSchema: Klik hier om te openenu8glib grafische bibliotheek: Klik hier om te openen
Pakket bestaat uit:
1 x LCD12864 schild
