Beschrijving:
Ingangsspanning: 3.3-5.5V
Stroomverbruik: Normale modus: 50 mA, Energiebesparende modus: 30 mA
Bedrijfstemperatuur: -40 °C tot +85 °C
Opslagtemperatuur: -55 °C tot +100 °C
Standaard baudrate: 9600
Kenmerkende parameters:
- De module wordt geleverd met een keramische antenne; de IPEX-interface kan worden aangesloten op andere actieve antennes.
- De module bevat een RF-versterker circuit dat de zoek snelheid bevordert.
- De module is uitgerust met een oplaadbare back-up batterij voor het opslaan van ephemerisdata.
- Compatibel met 3.3V / 5V-niveaus, eenvoudig te verbinden met verschillende microcontrollers.
Module pinout:
| 1 | VCC | Voedingspin, ingang 3.3-5.5V |
| 2 | GND | Aarde |
| 3 | RXD | Ontvangpin van de seriële poort – aansluit op TXD van de zender |
| 4 | TXD | Verzendpin van de seriële poort – aansluit op RXD van de microcontroller |
| 5 | PPS | Klokpuls uitgang |
De PPS-pin is aangesloten op de rode LED-lampjes:
Altijd aan: normaal werkend, maar niet gepositioneerd; knipperend: positionering is succesvol.

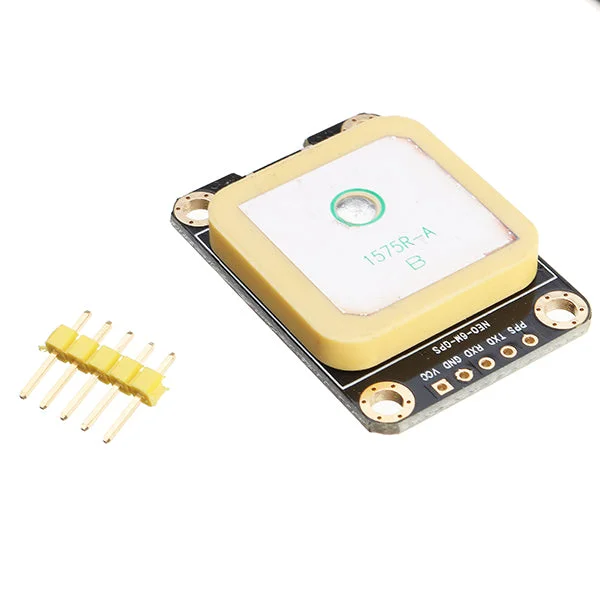

Pakket inbegrepen:
1 x GPS-module
1 x standaard pin
