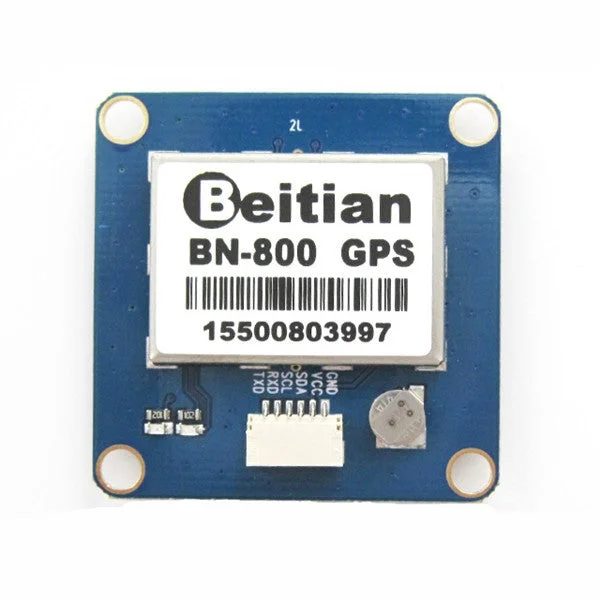

GPS-module BN-800 met ondersteuning voor GPS, GLONASS en BeiDou-Snelle verzending

Description

Beschrijving:

• Item Naam: GPS Module
• Model: BN-800
• Voeding: DC Spanning 2.8V ~ 6.0V, Typisch: 3.3V of 5.0V
• Verbruik: 50mA bij 5V
• Ontvangstformaat: GPS, GLONASS, Galileo, BeiDou, QZSS en SBAS
• Aantal kanalen: 72 kanalen
• Ontvangstgevoeligheid: Trace -167dBm, Acquisitie -148dBm
• Positioneringstijd: Koude start: gemiddeld 26s, Warm start: gemiddeld 25s, Hete start: gemiddeld 3s
• Positioneringsprecisie: 2m bij open lucht
• Output frequentie: 1Hz-10Hz, standaard 1Hz
• Snelheidsprecisie: 0,1 m/s (zonder hulp)
• Acceleratieprecisie: 0,1 m/s (zonder hulp)
• Dynamische kenmerken: maximale hoogte: 18000m
• Maximale snelheid: 515m/s
• Maximale versnelling: 4G
• UART-interface: TXDA en RXDA
• Ondersteuningssnelheid: 4800bps tot 115200bps, standaard 9600bps
• Werktemperatuur: -40 ℃ tot + 85 ℃
• Opslagtemperatuur: -40 ℃ tot + 85 ℃
• Gewicht: 11g
• Afmetingen: 35 x 35 x 6 mm
• Montageafstand: 30x30mm
• Gatdiameter: R1.7mm

GPS Chip-parameters:

• Ontvanger type: 72-kanaals M8 motor
• SBAS L1 C/A: WAAS, EGNOS, MSAS
• Klaar voor Galileo E1B/C
• Nav. update frequentie: 1 enkele GNSS: tot 18Hz, Gelijktijdige GNSS: tot 10Hz
• Positienauwkeurigheid: 2,0 m CEP
• Acquisitie: Koude start: 26s, Aided start: 2s, Herberekening: 1,5s
• Gevoeligheid: Tracking & Nav: -167 dBm, Koude start: -148 dBm, Hete start: -156 dBm
• Assistance: AssistNow GNSS Online, AssistNow GNSS Offline (tot 35 dagen), AssistNow Autonoom (tot 6 dagen)
• OMA SUPL & 3GPP-compatibel
• Oscillator: TCXO
• Kristal: RTC-kristal ingebouwd
• Geluidscijfer: On-chip LNA, extra LNA voor laagste ruisgetal
• Anti-jamming: Actieve CW detectie en verwijdering, extra ingebouwde SAW bandpassfilter
• Geheugen: ROM of Flash
• Ondersteunde antennes: Actief en passief
• Odometer: Reist afstand
• Datalogger voor positie, snelheid en tijd
• Bedrijfstemperatuur: -40 °C tot 85 °C
• Opslagtemperatuur: -40 °C tot 85 °C
• RoHS-conform (loodvrij)
• Kwalificatie volgens ISO 16750
• Vervaardigd en volledig getest in ISO/TS 16949 gecertificeerde productielocaties
• Gebruik van u-blox M8 chips gekwalificeerd volgens AEC-Q100
• Voedingsspanning: 1,65 V tot 3,6 V, 2,7 V tot 3,6 V
• Stroomverbruik: 23 mA @ 3.0 V (continu), 5 mA @ 3,0 V in energiebesparende modus (alleen 1 Hz, GPS modus)
• Backup voeding: 1.4 tot 3.6 V
• Timepulse: Configureerbaar 0.25 Hz tot 10 MHz

Kenmerken:

• Kan tegelijkertijd verschillende GNSS-systemen verwerven en volgen, zoals GPS (QZSS) en GLONASS of BeiDou.
• Speciaal aangepast voor hoge beschikbaarheid en nauwkeurigheid, zelfs in slechte GPS-omstandigheden.
• Uitgerust met een ingebouwde intelligente automatische schakelfunctie.
• Ondersteunt lange offline A-GNSS (GPS en GLONASS).
• Ondersteuning voor gelijktijdige GPS + GLONASS of GPS + BeiDou.
• Laag energieverbruik.
• Snelle positioneersnelheid met hoge nauwkeurigheid.

Opmerking:Kabel ondersteunt mini-APM. Voor versie 2.6 of 2.8 is GPS van Pixhawk nodig om de kabel zelf te wijzigen.

Kan niet worden gebruikt voor vluchtcontrole, maar is geschikt voor open-source vluchtcontrollers.

Pakket inbegrepen:

• 1x BN-800 GPS Module
• 1x kabel
