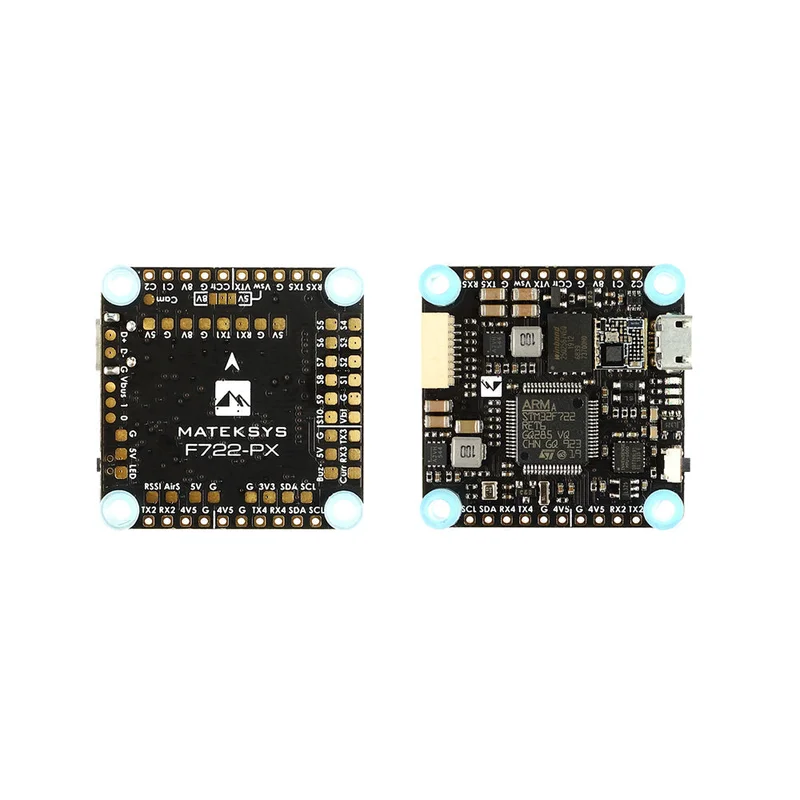

Flight controller F722-PX met STM32F722, MPU6000 en BMP280 voor RC-drone en vliegtuig-Snelle verzending

Description

FC-specificaties

• MCU: 216MHz STM32F722RET6
• IMU: MPU6000 (SPI)
• Baro: BMP280 (I2C)
• OSD: Pixel OSD / FrskyOSD (Uart6)
• Blackbox: 32M-byte Flash geheugen (SPI)
• Schakelbare dubbele camera-ingangen
• Schakelbaar 5V / 8V voor VTX
• PWM-camerabesturing: Ja
• TR / SA VTX-besturing: Ja
• WS2812 Led Strip: Ja
• Beeper: Ja
• RSSI: Ja
• Analoge luchtsnelheidssensor: Ja
• Digitale luchtsnelheidssensor: Ja

Voeding

• Input: 9 ~ 36V (3 ~ 8S LiPo)
• BEC: 5V 2A continu (Max. 3A)
• BEC: 8V 2A continu (Max. 3A)
• LDO 3.3V: Max. 200mA
• Batterijspanningssensor: 1:10 (Schaal 110)
• Geen stroomsensor ingebouwd

FC Firmware

• BetaFlight doel: MATEKF722PX (MTKS)
• INAV doel: MATEKF722PX

Aansluitingen

• 6x Uarts met ingebouwde inversie
• 1x Softserial_Tx optie
• 10x Dshot / PWM-uitgangen
• 1x I2C
• 4x ADC (VBAT, Current, RSSI, AirSpeed)
• 1x SH1.0_8pin connector (Vbat / G / Curr / Rx3 / S1/S2/S3/S4)
• 3x LED’s voor FC STATUS (blauw, rood) en 3.3V indicator (rood)

Fysieke specificaties

• Montage: 30,5 x 30,5 mm, Φ4 mm met ø3 mm doorvoertules
• Afmetingen: 36 x 36 x 5 mm
• Gewicht: 6,5 g

Pakketinhoud

• 1x FC F722-PX
• 6x siliconen doorvoertules M4 tot M3
• 1x SH1.0_8pin-kabel 5cm
