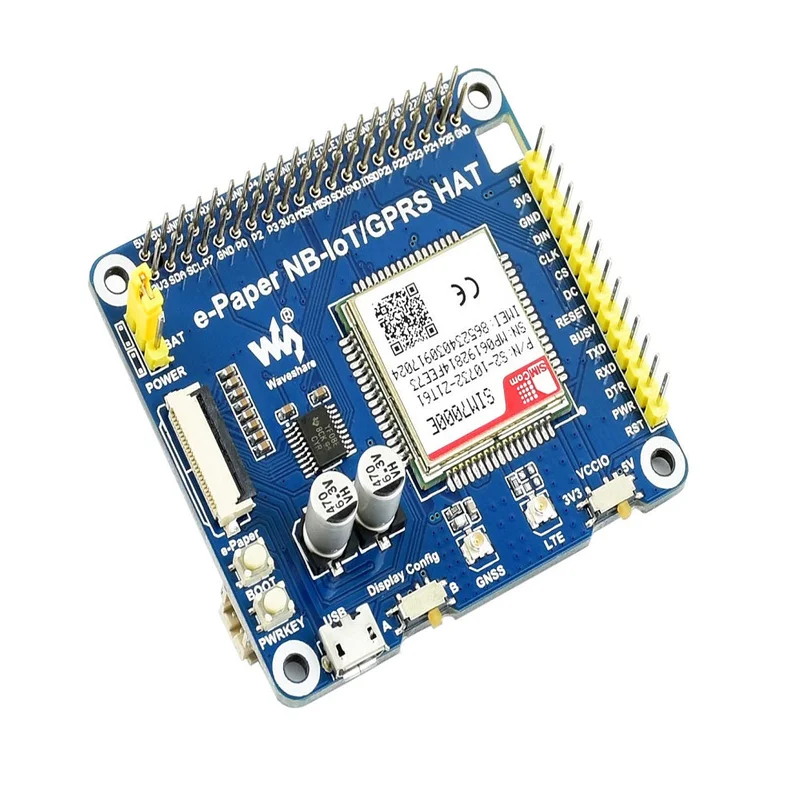

E-paper IoT driverboard met ondersteuning voor NB-IoT/eMTC/EDGE/GPRS SIM7000E 3.3V 5V UART SPI module voor Raspberry Pi-Snelle verzending

Description

Opmerking: de Raspberry Pi en het E-paper scherm zijn niet inbegrepen.
Zorg ervoor dat de module geschikt is voor uw lokale netwerkfrequentie.

Kenmerken:

– SIM7000E communicatiemodule met UART-interface, ondersteuning voor NB-IoT / eMTC / EDGE / GPRS.
– E-Paper interface met SPI-interface, compatibel met verschillende E-paper schermen.
– Gebaseerd op de 40PIN GPIO-interface van de Raspberry Pi, compatibel met de meeste Raspberry Pi-serie borden.
– Compatibel met STM32 besturingskaarten.
– Inclusief elektrisch niveauschakelaarcircuit.

Specificaties:

– Communicatie-interface: UART + SPI (4-draads SPI standaard, kan worden omgebouwd naar 3-draads SPI door opnieuw te solderen).
– Communicatiemodule: SIM7000E.
– Quad-Band LTE-FDD B3/B8/B20/B28.
– GPRS / EDGE 900/1800 MHz.
– GNSS (GNSS-antenne is niet inbegrepen).
– Vereist een 3,7 V batterijvoeding en ladercircuit, kan de SIM7000E-module of ander 3,3 V-systeem inschakelen (maar Raspberry Pi heeft 5V voeding nodig).
– Werkspanning: 5V.
– Inclusief elektrisch niveauschakelaarcircuit, schakelt tussen 3.3V / 5V.
– Logisch elektrisch niveau: 3.3V / 5V.
– Batterij: 3,7 V lithiumbatterij (niet inbegrepen).
– Afmetingen: 56.5 x 65 mm.

Klik voor meer info op:

Pakket inbegrepen:

– E-paper NB-IoT / GPRS HAT x1
– LTE antenne met volledige frequentieband x1
– E-papieradapter x1
– 24PIN FFC-kabel x1
– 2x20PIN-connector x1
– Schroevenset x1
