Description
Overzicht:
Dit is een E-paper displaymodule met een resolutie en ingesloten controller, die communiceert via een SPI-interface en ondersteuning biedt voor meerkleurige weergave. Dankzij de voordelen zoals een zeer laag stroomverbruik, een brede kijkhoek en een duidelijk display zonder elektriciteit, is het een ideale keuze voor toepassingen zoals planklabels en industriële instrumenten.
Kenmerken:
- Geen achtergrondverlichting, blijft de laatste inhoud lange tijd weergeven, zelfs wanneer de voeding is uitgeschakeld.
- Ultra laag stroomverbruik, stroom is alleen nodig voor verfrissing.
- Wordt geleverd met ontwikkelingshulpmiddelen en handleiding (voorbeelden voor Arduino-ESP32).
Specificaties:
- Bedrijfsspanning: 3.3V
- Interface: 3-draads SPI, 4-draads SPI
- Displaykleur: rood, zwart, wit
- Grijsniveau: 2
- Vernieuw stroom: 26.4mW (typ.)
- Standby-vermogen: < 0,017 mW
- Kijkhoek: > 170 °
| SYMBOOL | OMSCHRIJVING |
| VCC | 3.3V |
| GND | Aarde |
| DIN | SPI MOSI-pin |
| CLK | SPI SCK-pin |
| CS | SPI-chipselectie, laag actief |
| DC | Data / Command-selectie (hoog voor data, laag voor opdracht) |
| RST | Externe reset, laag actief |
| BEZIG | Bezig met statusuitgang, laag actief |
Voor meer productinformatie, bezoek de GitHub-pagina.
Pakket inbegrepen:

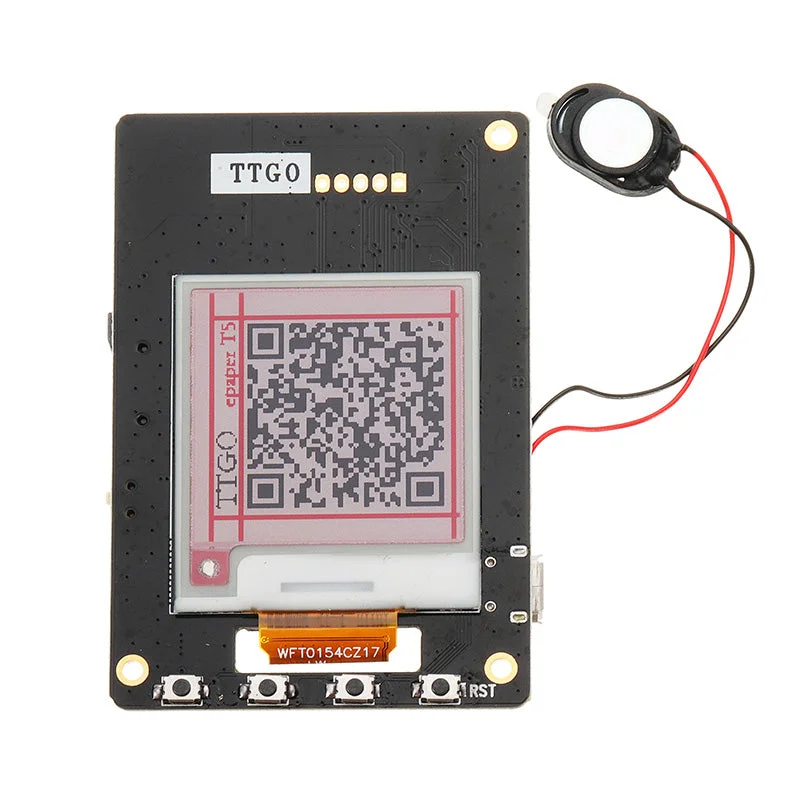

1 x T5 ESP-32-module (inclusief weergavescherm en luidspreker)
1 x voedingskabel
