Dubbelzijdige PCB prototype schroefterminal blok shield board kit voor Mega2560 R3-Snelle verzending

Description

Omschrijving:

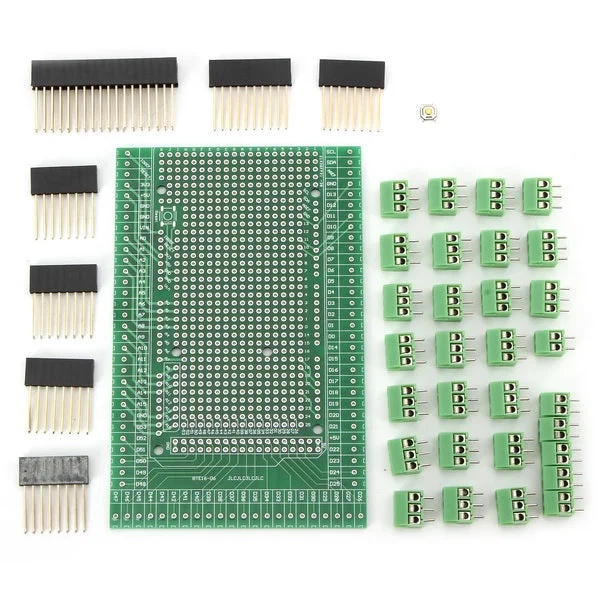

Prototype schroef/terminal blok shield board kit voor Arduino MEGA-2560 R3. De kit bevat een prototype PCB, terminal blokken en vrouwelijke header sockets. Ongeassembleerd, met verschillende montagemethoden, zodat je flexibel gebruik kunt maken van de componenten.

PCB:

• FR-4 glasvezel PCB, dubbele koperlagen, afmetingen 120mm x 78mm
• Pads rooster / afstand 2.54mm / 0.1″, gaatjesdiameter 0.8mm
• Terminal blok afstand 3.5mm / 0.138″, gaatjesdiameter 1.2mm

Terminal Blok:

• Afstand 3.5mm / 0.138″ mini terminal blokken, totaal 84 pinnen (3-polig x 24 stuks, 2-polig x 6 stuks)
• Draadbereik 26~16AWG, striplengte 5mm, schroeven M2 staal, pin header en behuizing messing

Vrouwelijke Header Socket:

• Afstand 0.1″/2.54mm, pinlengte 15mm / 0.59″
• Enkele rij 10pin x 1 stuk, enkele rij 8pin x 5 stuks, dubbele rij 18pin x 1 stuk

Pakketinhoud:

• 1 x Dubbelzijdige PCB prototype schroefterminal blok shield board kit
