Draadloze communicatie-module met RS485/TTL CAN/I2C-poort-Snelle verzending

Description

Beschrijving:

Deze module is een multi-communicatie-interface omzetter, geïntegreerd met 2 I2C, 1 TTL, 1 CAN en 1 RS485. Hiermee kunt u verschillende seriële communicatieprotocollen gebruiken.

Standaardverbindingen zijn: TTL – UART0 en RS485 – UART2. De pinmap voor de ESP32 is zo ontworpen dat u de TTL- of RS485-interface kunt herconfigureren naar andere pinnen.

Let op: de TTL-interface is standaard een UART-interface, maar kan worden omgeschakeld naar UART2 door de jumpers (J6, J7, J9, J10) aan te passen.

Producteigenschappen:

• 2x I2C-interface
• 1x CAN-interface
• 1x RS485-interface
• 1x TTL-interface
• CAN-controller: MCP2515-1 / SO
• RS485-zendontvanger: SP3485EN-L / TR
• Afmetingen: 54,2 mm x 54,2 mm x 12,8 mm
• Gewicht: 13,5 g

Pakket inbegrepen:

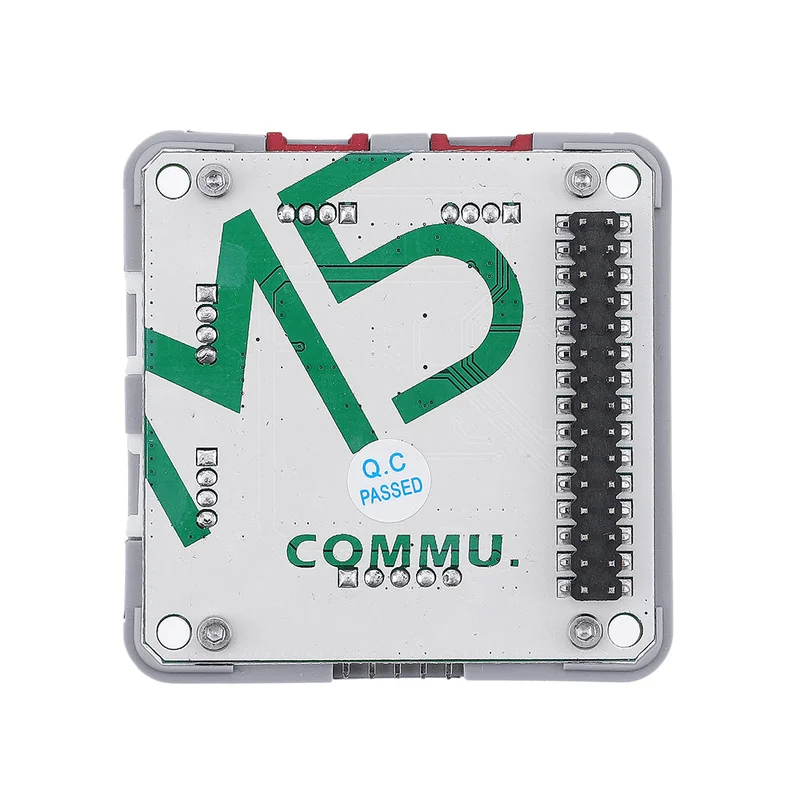

• 1x COMMU-module

PinMap:

Gerelateerde links:

• Officiële video
• Forum
• Datasheets:
  • SP3485
  • MCP2515

EasyLoader

Klik hier om EasyLoader te downloaden

1. EasyLoader is een eenvoudige en snelle programmeerbrander. Elke productpagina heeft een productgerelateerd case-programma voor EasyLoader.

2. Dubbelklik na het downloaden van de software om de aanpassing uit te voeren, sluit het M5-apparaat aan op de computer via de gegevenskabel, selecteer de poortparameters en klik op “Brand” om te beginnen met branden.

3. De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt hier voor de installatie-instructies van het stuurprogramma

Voorbeeld:

Voor IDE

KAN communicatie

Stap 1: KopieerMCP_KAN_lib-bestandnaarC:UsersDocumentslibraries,Stap 2: Open projectbestandencommu_can_transmitter.inoencommu_can_receiver.ino.Stap 3: Compileer en upload de twee projecten afzonderlijk naar twee M5Cores.

De onderstaande code is onvolledig (alleen voor gebruik). Klik hier voor de volledige code:hier.
