DIY M12864 grafische versie LCR ESR PWM transistortester kit-Snelle verzending

Description

Beschrijving:

• Herken en meet automatisch weerstanden, condensatoren, inductoren, diodes, transistors, SCR en de meest gebruikte apparaten.
• Meetcapaciteit en ESR met de capaciteitslijn.
• Voorzien van een vierkantsgolfgenerator.
• PWM pulssignaalgenerator.
• Frequentiemeter functie.
• Grafische weergave van meetresultaten, eenvoudig en intuïtief, bediend met een draaibare schakelaar.

Specificaties:

• Voedingsspanning:DC 5.5-12V
• Werkstroom: 24mA @ 9V
• PCB Grootte: 75 x 63 mm

Hoofdfuncties:

• Automatische uitschakeling met een vertragingsfunctie, met een stroomverbruik van slechts 20nA, geschikt voor batterijbediening.
• Automatische detectie van PNP en NPN bipolaire transistors, N- en P-kanaal MOSFET, JFET veldeffecttransistors, diodes, thyristors, weerstanden, condensatoren en inductoren.
• Detectie van de stroomversterkingsfactor (B) en inschakelspanning van de transistor.
• Detectie van interne beveiligingsdiodes van bipolaire transistors en MOSFETs, met weergave van drempelspanning en poortcapaciteit.
• Ondersteunt twee weerstandsmetingen, met een resolutie tot 0,1 ohm en een maximale waarde van 50 miljoen ohm.
• Capaciteitsmeting van 25 pF tot 100 mF (100.000 µF), met een resolutie tot 1 pF.
• Inductantiemetingen van 0,01 mH tot 20 H.
• Weergave van twee diodesymbolen in de juiste richting, met indicatie van spanningsafname.
• Elke test duurt ongeveer twee seconden, met uitzondering van grote capaciteiten en hoge inductantiemetingen.

Extra functies:

• Ingebouwde vierkantsgolfsignaalgenerator met een bereik van 1 Hz tot 2 MHz.
• PWM pulssignaalgenerator voor 1-99% pulsbreedte gemoduleerd signaal.
• Frequentiemeterfunctie voor signalen van 1 Hz tot 25 kHz of hogere frequenties (met een lichte afname in nauwkeurigheid).

Pakket bevat:

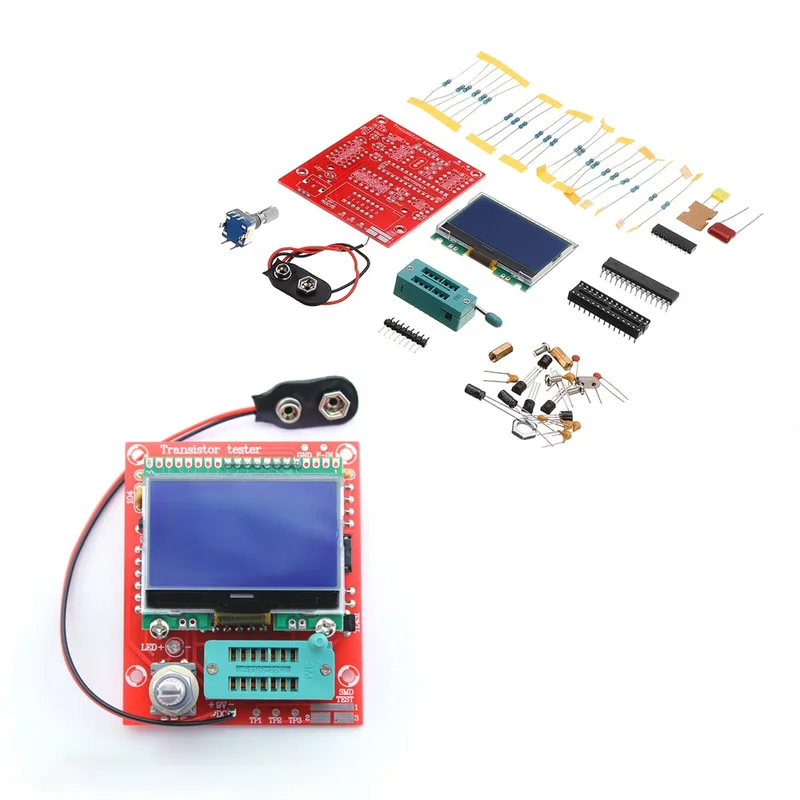

• 1 x DIY M12864 grafische versie transistortester kit LCR ESR PWM.
