Description
Kenmerken:
- Directe digitale uitlezing van VSWR, vooruit en teruggekaatste vermogens zonder kalibratie.
- Maximale meetbare vermogensbereik tot 120W.
- Laag invoerverlies (0,3 decibel of minder) maakt permanente aansluiting mogelijk.
- Ingebouwde frequentieteller.
- Weergave van alle functies (frequentie, vermogen, SWR, vooruit, terug, batterijspanning).
- Interface:N-J Interface
Specificaties:
| Max. Ingangsvermogen | 120 W |
| V.S.W.R | 1.00~19.9 |
| Frequentiebereik | 100MHz~520MHz |
| Invoerverlies | < 0.15db (VHF) |
| Temperatuur | 0 °C~60 °C |
| Frequentieteller | Ja |
| Batterijspanningweergave | Ja |
| Ingebouwde batterij | 3.7V 900MAH (14500 Li-ion oplaadbaar) |
| Automatische uitschakeling | 1-9 minuten |
| Afmetingen | 66 x 68 x 37 mm |
| Oplaadpoort | 5V (micro USB) |
| Achtergrondverlichting | Automatische uitschakeling na 1-9 minuten |
| Interface (in en uit) | N(SL16) |
| Gewicht | 220g (inclusief batterij) |
Sluit de uitgang van uw transceiver aan op “TX” en de antenne of dummy load op “ANT”. Een geschikte adapter/kabel is vereist als uw apparaat andere connectoren in te schakelen of uit te schakelen, houdt u de [rode knop] 2 seconden :
- 1) Aanpassen RF Vooruit %
- 2) Aanpassen RF Terug %
- 3) Aanpassen frequentieteller tijdbasis.
- 4) Aanpassen RF Vermogen %
- 5) Aanpassen LCD helderheid
- 6) Aanpassen uitschakeltijd
- 7) Aanpassen vermogens testmodus [0 voor 1-10W handapparaat, 5 voor mobiele radio 10-100W]
Functiememory/SAVE:
- 1. Druk op MENU [blauwe knop]
- 2. Druk op F1 [rode knop] [Selecteer 1-6 functies]
- 3. Druk op de blauwe knop [-], gele knop [+]
- 4. Druk de rode knop 2 seconden in
- 5. Druk op de blauwe knop om op te slaan en te verlaten
| MENU | INSTELLING | |
| 1 | RF-niveau van “Vooruit” | [-99 tot +99] % |
| 2 | RF-niveau van “Terug” | [-99 tot +99] % |
| 3 | “Tijdbasis” | [-99 tot +99]% |
| 4 | Fijn afstemmen RF “Vermogen Watt Niveau” | [-99 tot +99] % |
| 5 | LCD DIM [LCD Achtergrondverlichting Tijd] | “0” is AAN, “1-9” minuten |
| 6 | UITZETTEN | “0” is AAN, “1-9” minuten |
Inbegrepen in de verpakking:

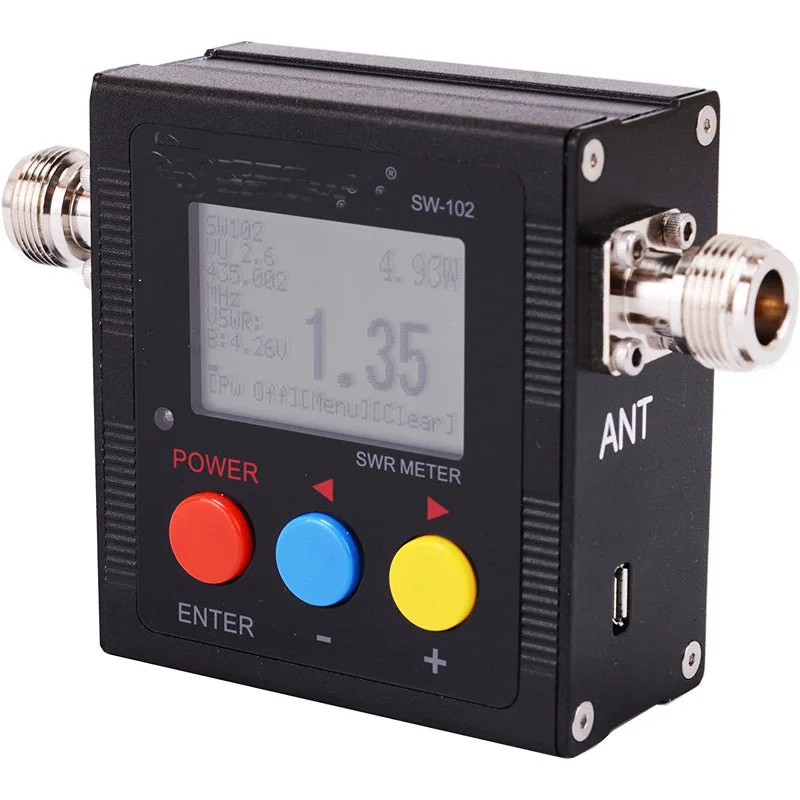

- 1 x VHF/UHF Vermogen & SWR Meter
- 1 x Voedingsadapter 100-240V
- 1 x Oplaadkabel
- 1 x Engelstalige gebruikershandleiding
