Digitale uitlezing met lineaire schaal voor draaibank en machines-Snelle verzending

Description

Specificaties:

– Digitale uitlezing
1. Meetbereik: 0-3020 mm
2. Nauwkeurigheidsklasse: ± 1µm
3. Meetnomen: gegraveerd glazen rooster
4. Bedrijfsspanning: 5V ± 5% DC
5. Werksnelheid: ≤1m/s (1µm)
6. Versnelling: ≤ 60m/s²
7. Referentie bedrijfsvochtigheid: ≤ 90% RH
8. Roosterafstand: 20µm (0.020mm)
9. Meetprocedure: incrementeel
10. Signaalmodus: TTL
11. Circuitkenmerken: NPN
12. Meetingssysteem: transmissie-infrarood optisch meetsysteem, infrarood golflengte 940nm
13. Scanfrequentie: ≤28kHz
14. Antivibratie: 50Hz-2KHz, ≤ 180m/s²
15. Effect: 16 ms, ≤ 600 m/s²
16. Wrijving bij verplaatsing: ≤ 5N
17. Beschermingsklasse: IP53 / IP64
18. Signaal elektrische verbinding: onafhankelijke adapterkabel (2.5M / 3M / 4M / 5M, ≤ 100M, kan worden aangesloten op de installatieblok)
Let op: De bovenstaande parameters zijn gemeten in een ideale omgeving. Er kunnen enkele verschillen zijn in de praktische toepassing.

– TTL lineaire schaal
1. Fysieke lengte varieert van de reislengte 50 / 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000 mm 5µm.
2. Hoge precisie lineaire schaal
3. Resolutie: 5µm (0,005 mm) 0,0002″
4. Signaal: TTL vierkante golf EIA-442
5. Roosterhoogte: 0,02 mm (50LP/min)
6. Nauwkeurigheid: ±0.005 mm of 0.0002′ (bij 20 °C)
7. Referentiemarkeringen met een interval van 50 mm
8. Reactiesnelheid: 60m/min of 40in/sec
Opmerking: Kopers kunnen voor deze prijs elke schaal kiezen die een lengte van minder dan 1000 mm meet. In feite kan de schaal worden gemaakt van 0-3000 mm. Bovenstaande schaallengte verwijst naar de werkelijke verplaatsing van de lineaire schaal. De werkelijke fysieke lengte is 141 mm langer dan de reis. Eén inch is gelijk aan 25,4 mm.

Kenmerken:
– Het glijdende deel maakt gebruik van een vijflagersysteem, dat als het meest betrouwbaar en duurzaam wordt beschouwd. Het hoofdrooster gebruikt een montage van 90 graden, wat de nauwkeurigheid verhoogt. – De herhaalbaarheid van de meting is stabieler.
– De signaallijn is voorzien van meerlaagse isolatie en een metalen beschermhoes, waterdicht en bestand tegen interferentie.
– Het liniaallichaam is gemaakt van spuitgietaluminium, hardverchroomd en corrosiebestendig.
– Stofafscherming van speciaal plastic, corrosiebestendig, krasbestendig en slijtvast.
– Onderdelen zijn individueel, eenvoudig te installeren en onderhouden, waterdicht en stofdicht, met een lange levensduur.
– De sensor maakt gebruik van een glazen precisie meetrooster als referentie voor de meting.
– Multifunctioneel, eenvoudig te bedienen, betrouwbaar en duurzaam, geschikt voor de noodzakelijke verwerking van mechanische producten.

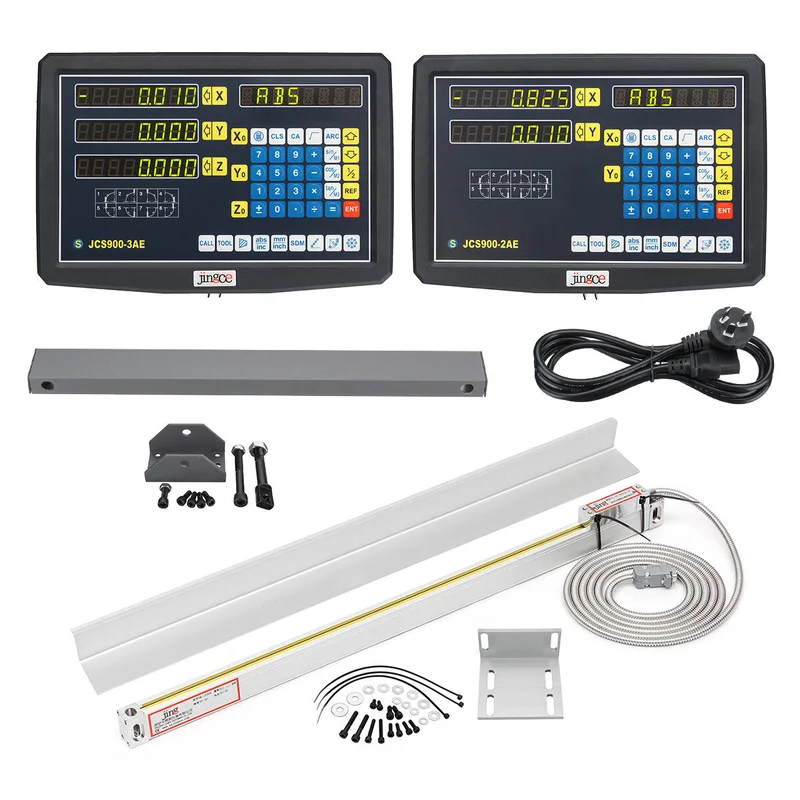

Pakket inbegrepen:

– Digitale uitlezing (2AE / 3AE)
1 x digitale uitlezing van de as
1 x set beugels
1 x kabel
1 x gebruikershandleiding

of

– TTL lineaire schaal (50-1000 mm)
1 x lineaire schaal
1 x L-plaat
1 x beugel
1 x zak met schroeven
