Digitale uitlezing display voor CNC frezen met elektronische lineaire schaal 50-1000mm-Snelle verzending

Description

Omschrijving:
Digitale uitlezing display voor CNC frezen met een elektronische lineaire schaal van 50-1000mm. Let op: het item bevat slechts 1 stuk dat u selecteert.

Specificaties:

• -Axis digitale uitlezing (2 assen / 3 assen)
• Reizen meten: 0-3020 mm
• Nauwkeurigheidsklasse: ± 1um
• Meetnormen: gegraveerd glazen rooster
• Bedrijfsspanning: 5V ± 5% dC
• Werksnelheid: ≤1m / S (1um)
• Versnelling: ≤ 60m / s²
• Referentie bedrijfsvochtigheid: ≤ 90RH
• Raspen pitch: 20um (0,020 mm)
• Meetprocedure: incrementeel
• Signaalmodus: TTL
• Circuit kenmerken: NPN
• Raspen meetsysteem: transmissie infrarood optisch meetsysteem, infrarood golflengte 940nm
• Scanfrequentie: ≤28kHz
• Anti-vibratie: 50Hz-2KHz, ≤ 180m / s²
• Effect: 16 ms, ≤ 600 m / s²
• Verplaatsing wrijvingsweerstand: ≤ 5N
• Beschermingsklasse: IP53 / IP64
• Signaal elektrische aansluiting: onafhankelijke adapter kabel (2,5 m / 3 m / 4 m / 5 m, ≤ 100 m, kan worden aangesloten om het blok te installeren)

Let op: De bovenstaande parameters worden gemeten in een ideale omgeving. Er kunnen enkele verschillen zijn in praktische toepassing.

• -TTL lineaire schaal (50-1000 mm)
• Fysieke lengte verschilt van de reislengte 50 / 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000 mm 5um.
• Hoge precisie lineaire schaal
• Resolutie: 5um (0,005 mm) 0,0002 “
• Signaal: TTL-vierkant
• Raspen toonhoogte: 0,02 mm (50LP / min)
• Nauwkeurigheid: ± 0.005 mm of 0.0002 “(bij 20 ° C)
• Referentiemarkeringen met een interval van 50 mm
• Reactiesnelheid: 60 m / min of 40ins / sec

Let op: kopers kunnen voor deze prijs elke schaal kiezen die een lengte van minder dan 1000 mm meet. In feite kan de schaal worden gemaakt van 0-3000 mm. Bovenstaande schaallengte verwijst naar de werkelijke verplaatsing van de lineaire schaal. De werkelijke fysieke lengte is 141 mm langer dan de reis. Een inch is gelijk aan 25,4 mm.

Kenmerken:

• Het glijdende deel maakt gebruik van een vijflagersysteem dat bewezen heeft betrouwbaar en duurzaam te zijn.
• Het hoofdrooster gebruikt een montage van 90 graden, wat de nauwkeurigheid verhoogt.
• De herhaalbaarheid van de meting is stabieler.
• De signaallijn is voorzien van meerlaagse isolatie van staal en metalen softshell-bescherming, waterdicht en anti-interferentie.
• Liniaallichaam van spuitgietaluminium, hardverchroomd en corrosiebestendig.
• Stofbalk van speciaal plastic, corrosiebestendig, krasbestendig en met wrijvingsweerstand.
• Onderdelen zijn individueel, eenvoudig te installeren en onderhouden, waterdicht en stofdicht, met een lange levensduur.
• De sensor maakt gebruik van een precisiemetrologierooster van glas als meetreferentie.
• Multi-functioneel, eenvoudig te bedienen, betrouwbaar en duurzaam voor de noodzakelijke verwerking van mechanische producten.

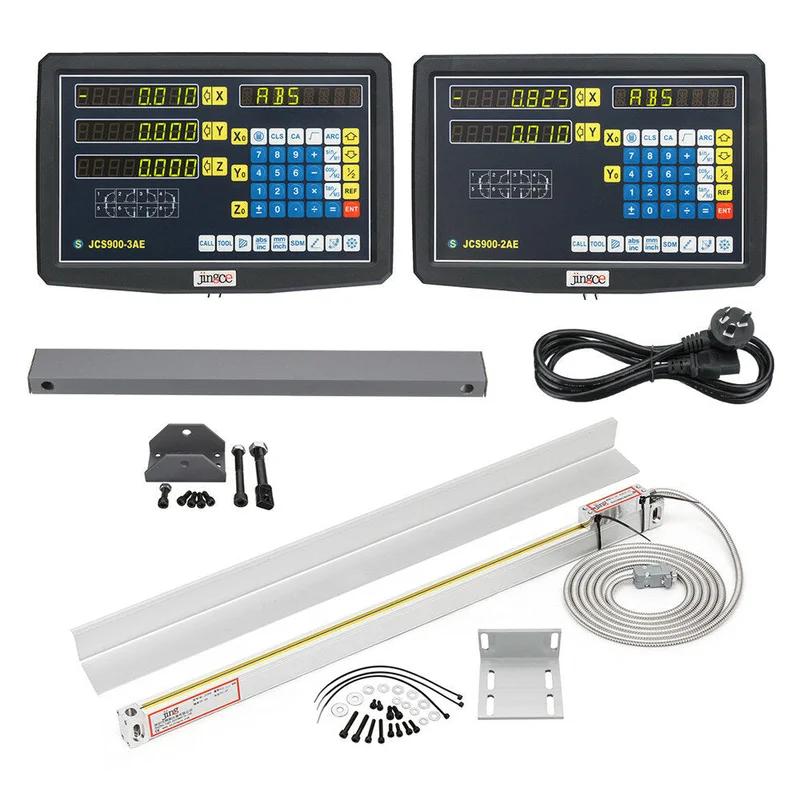

Pakket inbegrepen:

• 1 x digitale uitlezing
• 1 x set beugels
• 1 x kabel
• 1 x handleiding

TTL lineaire schaal:

• 1 x lineaire schaal
• 1 x L plaat
• 1 x haakje
• 1 x zak met schroef

Notitie:Het item bevat slechts 1 stuk dat u selecteert.
