Description

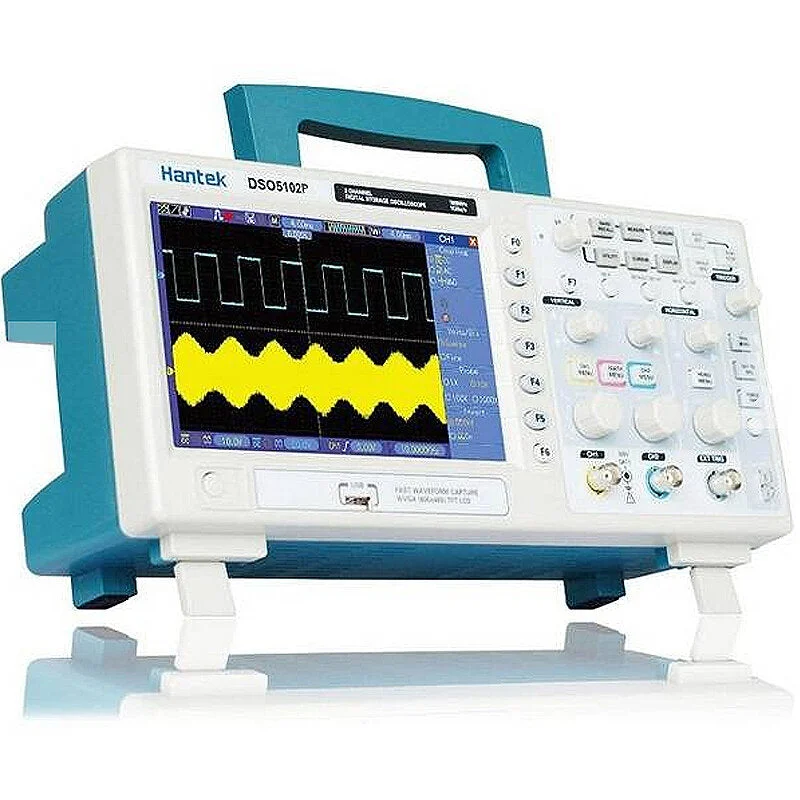

Deze digitale opslagoscilloscoop is uitgerust met de volgende kenmerken:
- Bandbreedtes van 200/100/70 MHz
- Realtime bemonsteringsfrequentie van 1 GSa/s
- Groot 7,0-inch kleurenscherm, WVGA (800×480)
- Opnamelengte tot 40K
- Trigger-modus: rand/pulsbreedte/selecteerbare video/slop/overuren
- USB-host- en apparaatconnectiviteit
- Meerdere automatische metingen
- Vier wiskundige functies, inclusief FFT-standaard
- Software voor real-time analyse op pc
| Model | DSO5102P |
| Acquisitie | |
| Steekproeftarief | Realtime monster: 1 GSa/s |
| Ingangen Koppeling | Wisselstroom, gelijkstroom, GND |
| Ingangsimpedantie | 1 MΩ ± 2% || 20 pF ± 3 pF |
| Sonde verzwakking | 1X, 10X |
| Maximale ingangsspanning | CAT I en CAT II: 300 VRMS (10×); CAT III: 150 VRMS (1×) |
| Horizontaal systeem | |
| Steekproefbereik | 500 MS/s – 1 GS/s |
| Record lengte | 40K |
| SEC/DIV-bereik | 4 ns/div tot 40 s/div |
| Verticaal systeem | |
| Verticale resolutie | 8-bits resolutie, alle kanalen tegelijkertijd gesampled |
| Positie bereik | 2 mV/div tot 10 V/div |
| Bandbreedte | 100 MHz |
| Stijgtijd bij BNC (typisch) | 3.5 ns |
| Wiskunde | +, -, *, /, FFT |
| FFT | Ramen: Hanning, Flatop, Rechthoekig, Bartlett, Blackman; 1024 monsterpunten |
