Beschrijving:

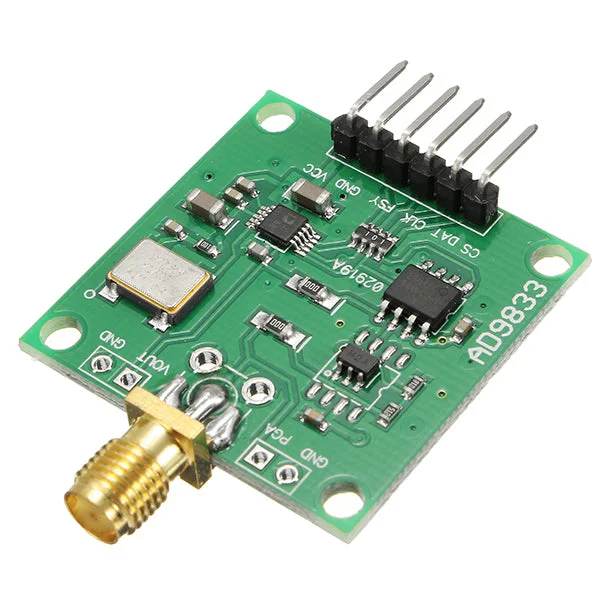

De AD9833 is een programmeerbare golfvormgenerator die in staat is om een frequentie van 0-12.5 MHz sinus-, driehoek- en vierkantsignalen te genereren. Deze golfvormgenerator wordt veel gebruikt in diverse meet-, excitatie- en tijddomeinresponsapplicaties. De uitgangsfrequentie en fase zijn programmeerbaar via software, waardoor aanpassingen eenvoudig zijn. De klokfrequentie bedraagt 25 MHz met een precisie van 0,1 Hz, en de klokfrequentie kan tot 1 MHz worden ingesteld, met een precisie van 0,004 Hz. Gegevens kunnen via drie seriële interfaces worden geschreven.
Toepassing:
– Frequentie-excitatie / golfvormgeneratie.
– Vloeistof- en gasstroommeting.
– Sensorapplicaties zoals benadering, sport en defectdetectie.
– Lineair verlies en lineair verval.
– Testapparatuur en medische apparatuur.
– Scan klokgenerator.
Kenmerken:
1. Werkspanning: 2.3V-5.5V.
2. Werktemperatuurbereik: -40 ~ +105 ℃.
3. Aan boord 25 MHz (nauwkeurigheid van 50 ppm) actief kristal, stappen nauwkeurigheid 0.1 Hz.
4. High-speed versterkers tot 300M en voorzien van low-pass filtering.
5. Twee-kanaals uitgangssignaal: een origineel signaaluitgang en een versterkte uitgangssignaal (5 keer), met een uitgangsimpedantie van 50 Ohm.
6. Zeer compacte afmetingen: 32 mm x 32 mm.
7. Ondersteunt universele platen (tunnelplaten), met een multi-board pinafstand van 2,54 mm, eenvoudig te solderen op een universele printplaat.
8. Compatibel met 619.497, STM8, STC en andere gangbare microcontrollers met debugprogramma’s en relevante informatie.
Pakket inbegrepen:
1 x DDS signaalgeneratormodule.
