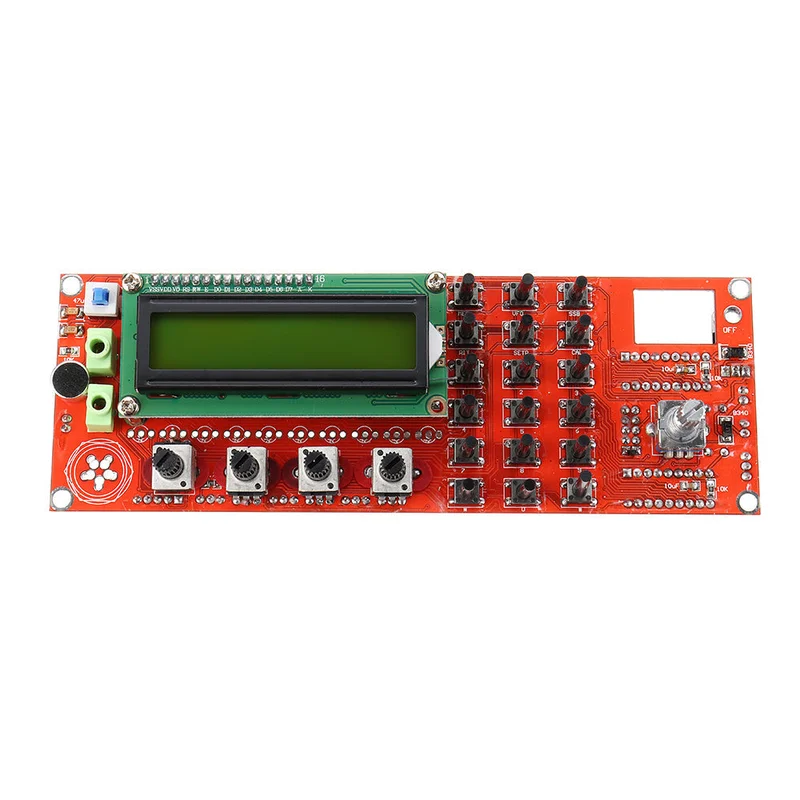

DDS signaalgenerator 0-55 MHz voor hamradio-Snelle verzending

Description

Kenmerken:Dit is een DDS signaalgenerator met een frequentiebereik van 0 tot 55 MHz, gebaseerd op de AD9850 chip en eenvoudig te continue aanpassing van 0 tot 55 MHz met een stapgrootte van 1 : 12V (let op: er is ook een vereenvoudigde versie beschikbaar met een invoer van 8 tot 9V).Met directe digitale van een versterker met van een en aansluitinterfaces:ENC: Encoder : Schakel de geheugenmodus : Wissel tussen VFO A en VFO : Wijzig de werkmodus: USB, LSB, AM, CW, : Fijn afstemmen op de : Instellingen -1 en KB-2 delen een gemeenschappelijke pin, maar zijn geen :Druk op CAL en zet het apparaat aan om naar het instellingsscherm te gaan. Laat CAL los.A: ENABLE 6XREFCLE: Instelling van de chipklokmodus, configureer de frequentiecoderingsinstelling.B: DDS-SYSTEM-CLK: Instelling van de chip-werkfrequentie. Pas de waarde aan met de encoder schakelaar.C: MIN_RX_DDS_FREQ: Stel de minimale werkfrequentie in.D: MAX_RX_DDS_FREQ: Stel de maximale werkfrequentie in (kleiner dan 60 MHz is toegestaan).E: SSB_OFFSET: Fijnafstemming voor SSB-werkmodus.F: CW_OFFSET: Fijn afstemmen voor de CW-werkmodus.G: OFFSET_FREQ: Instellen van de offsetfrequentie (bijv. 9 MHz of 10.7 MHz).H: MULTIPLIER: Instelling voor frequentievermenigvuldiging (moet op 1 worden ingesteld).I: Schermweergavewoord “SAVE”, sla de instellingen automatisch op en keer terug naar normaal :Gebruik een frequentietester om een 30 MHz-oscillator te verkrijgen en vermenigvuldig de waarde met 6 voor FREQ kan worden ingesteld als + of -. Draai de encoderschakelaar om de waarde te :RX = MULTIPLIER x (RX_DDS_FREQ + OFFSET_FREQ)TX = MULTIPLIER x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)Voorbeelden:1. DDS output bereik 30 ~ 40 MHz:MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX Frequentie weergavebereik.2. FT180A instellen met DDS:GEBRUIK RPT NOMULTIPLIER 1Pakket bestaat uit:1 x DDS signaalgeneratorInterface functie:1: 12V-ingang2: 12V-uitgang3: Testsignaalinvoer (gedeelde GND)4: Handmatige aanpassing voor versterking5: Bandbreedte aanpassing (gedeelde GND)6: Geluidsvolume aanpassing7: Verbinding naar PTT & CW van het moederbord8: Modus & Band controle voor corresponderend moederbord9: DDS test voeding (NIET VERBINDEN)10: Gebruik van de test door de fabrikant, geen andere functies
