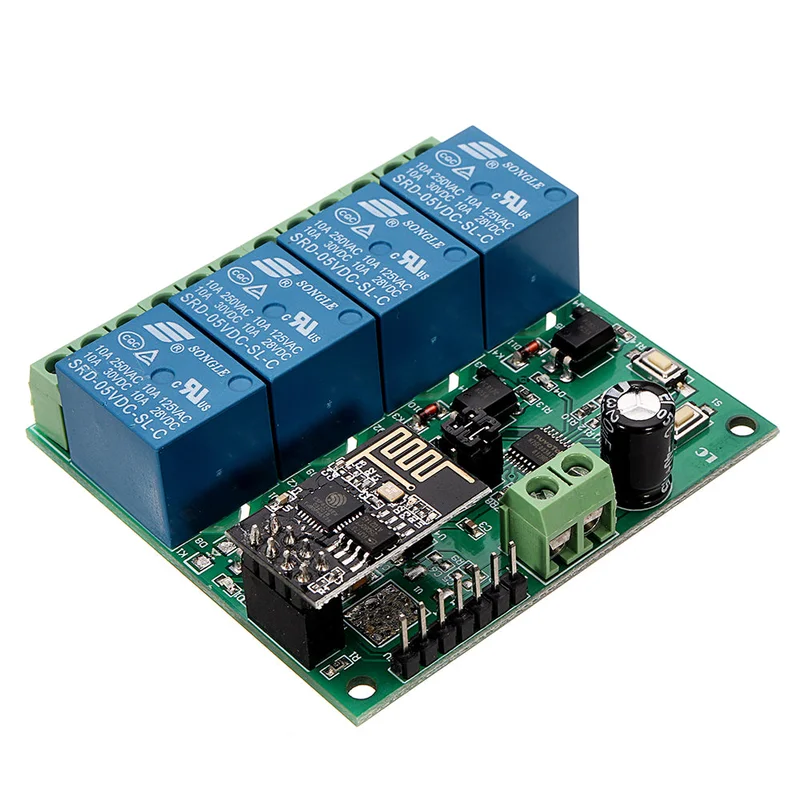

DC5V vierkanaals WiFi relaismodule-Snelle verzending

Description

Omschrijving:

Deze vierkanaals WiFi relaismodule werkt op 5V en is uitgerust met een ESP-01 WiFi-module en een krachtige 8-bit microcontroller. Hiermee kun je het relais eenvoudig bedienen via een mobiele app binnen je lokale netwerk (LAN).

Functies:

• Hoogwaardige microcontroller en ESP-01 WiFi-module aan boord.
• Twee werkmodi:
  • Modus 1: mobiele telefoon bedient de WiFi-module direct.
  • Modus 2: mobiele telefoon en WiFi-module werken samen via een router.
• Extra functie: kan functioneren als USB-module wanneer de ESP-01-module is losgekoppeld.
• Maximale transmissieafstand van 100 meter in open omgeving.
• Gebruik van Smartconfig-technologie voor eenvoudige configuratie van account en wachtwoord via de mobiele app.
• Het bord ondersteunt relais tot 10A bij 250V AC en 30V DC, met een levensduur van 100.000 schakelingen.
• Inclusief modusoptie en werkstatus LED-indicatoren.
• Voorzien van 4 isolatoren en sterk anti-interferentievermogen.
• Gereserveerde UART-foutopsporingsinterface en MCU-downloadpoort voor programmatuur.
• Bordformaat: 60 x 63 mm.

Interface:

• IN +, IN-: 5V Spanningsingang
• 5V, GND, TX, RX: PIN-code UART-seriële poort
• SWIM, PIN8, NRST: gereserveerde MCU-downloadpoort
• Knop S1: wijzigingsmodus (standaardmodus is modus 1)
• Knop S2: reset
• LED D1/D2/D3/D4 (rood): relais werkende LED, brandt wanneer relais aan staat
• LED D7 (rood): indicator voor modus 1
• LED D5 (blauw): indicator voor modus 2
• LED D6 (groen): werkstandaanduiding met verschillende knipperpatronen voor statusinformatie.

Besturingsopdrachten voor relais (hex-formaat):

• Open relais 1: A0 01 01 A2
• Sluit relais 1: A0 01 00 A1
• Open relais 2: A0 02 01 A3
• Sluit relais 2: A0 02 00 A2
• Open relais 3: A0 03 01 A4
• Sluit relais 3: A0 03 00 A3
• Open relais 4: A0 04 01 A5
• Sluit relais 4: A0 04 00 A4

Pakket bevat:

• 1 x DC5V vierkanaals WiFi relaismodule
