DC 5-28V 4-20mA LED digitale stroom signaalgenerator-Snelle verzending

Description

Kenmerken:

• Eenvoudig te gebruiken met handige bedrading en knopbediening; het uitgangssignaal wordt onmiddellijk uitgevoerd na het instellen, zonder vertraging.
• Spanningsbereik: ingangsvermogen is DC 5-28V, aanbevolen voeding is DC 12-24V.
• Beveiligingsfunctie: omgekeerde verbindingsbescherming voorkomt schade bij verkeerde aansluiting van de voeding.
• Standaard stroomuitvoerbereik: 4-20 mA, instelbaar via de potentiometer voor simulatie van 4-20 mA-uitvoer.
• Stabiele stroomregeling: de stroom wordt geregeld door een draadgewikkelde potentiometer voor soepele aanpassing en minimale fouten.
• Weergave van de huidige meter voor nauwkeurige uitlezing.
• Met wijzerplaat voor snelle lokalisatie en identificatie van de apparatuurstatus.
• Vaste huidige outputwaarde: de outputstroom blijft constant op het instellingspunt en mag niet meer dan 20mA zijn bij gebruik als constante stroombron.
• Testuitvoer kan gecontroleerd worden met een multimeter (gelijkstroom) op de aansluitpunten “current +” en “current -“.
• Geschikt voor signaalgeneratie, klepregeling, frequentieomvormerbesturing, PLC-foutopsporing, instrumenttests, LED-tests en analoge transmitteruitgang.

Specificaties:

• Huidig: 0-20mA
• Afmetingen: 8,5 x 7 x 4,2 cm / 3,34 x 2,75 x 1,65 inch

Probleem met de uitgangsimpedantie van de stroomgenerator:

Het uitgangssignaal moet voldoen aan de volgende vereisten: volgens de formule I = U / R (stroom = spanning gedeeld door weerstand). De voedingsspanning gedeeld door de inwendige weerstand van uw signaal bepaalt de maximale stroom die uw signaalontvanger kan genereren. Onze stroomgenerator heeft ook een interne weerstand.

Formule: Voedingsspanning / (signaalweerstand klant + inwendige weerstand van onze generator) = constante stroomuitgang. Bij een voedingsspanning van 4-35V kan de constante stroom onvoldoende zijn als de stroomtoevoer laag is en de interne weerstand van de klant hoog is.

Signaalvereisten: bij 24V voeding, interne weerstand ≤ 1000 Ω; bij 12V voeding, interne weerstand ≤ 500 Ω; bij 5V voeding, interne weerstand ≤ 200 Ω. Bij hogere interne weerstand kan het probleem van onvoldoende stroomtoevoer worden opgelost door de voedingsspanning te verhogen of de interne weerstand te verlagen, met de opmerking dat de voedingsspanning niet boven de 28V mag komen.

Pakket inbegrepen:

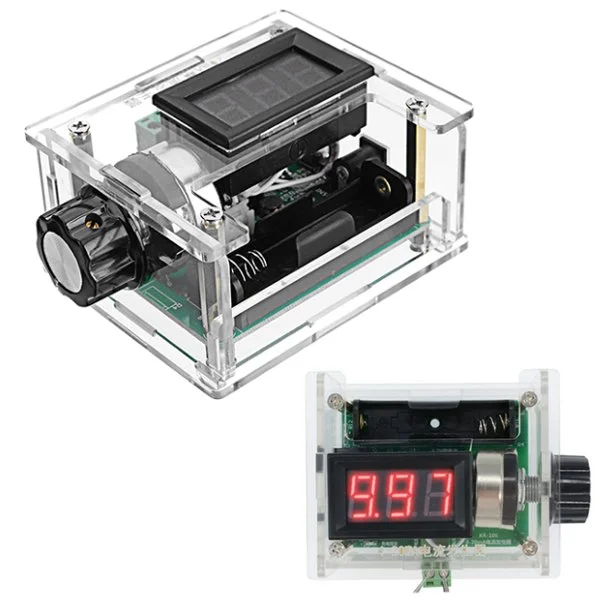

• 1 x 4-20mA stroomsignaalgenerator met behuizing
