DC 12V-36V 500W borstelloze motorcontroller met Hall-sensor-Snelle verzending

Description

Specificaties:

• Werkspanning: DC 12V-36V
• Werkstroom: <=15A
• Aandrijfvermogen: <=500W
• Snelheidsspanning: 0.1V-5V
• Werktemperatuur: -40 tot 85 °C
• Vochtigheid: 90% Rh
• Kraambeveiliging: Ja
• Controle inschakelen: Ja
• Overstroombeveiliging: Ja
• Stuurbediening: Ja
• Snelheidsregelsignaal: Ja
• Afmetingen: 63 x 42 x 17 mm (lengte x breedte x hoogte); Sondemaat: 3 mm, hartafstand van het vaste gat: 57 mm (lengte), 36.5 mm (breedte)

Uitgangsverbindingen:

• MA (motorfase U)
• MB (motorfase V)
• MC (motorfase W)
• GND (negatieve voeding)
• VCC (positieve voeding)

Instellingen voor de besturingszijde:

• 5V: 5V-uitgang
• EL: schakel de bedieningsterminal in (aarde 5V OT aarde, dan aarde 5V, motor stopt)
• Signaal: Toerenteller-pulsuitgang (afhankelijk van het aantal motorpolen dat overeenkomt met het aantal pulsen per omwenteling van de digitale uitgang)
• Z/F: achteruitrijregeling (aansluiten op 5V of massa om de motor in de draairichting op te laden)
• VR: regelaar einde 0-5V (komt overeen met 10% motortoerental – 100%)
• GND: Grondbedieningsterminal

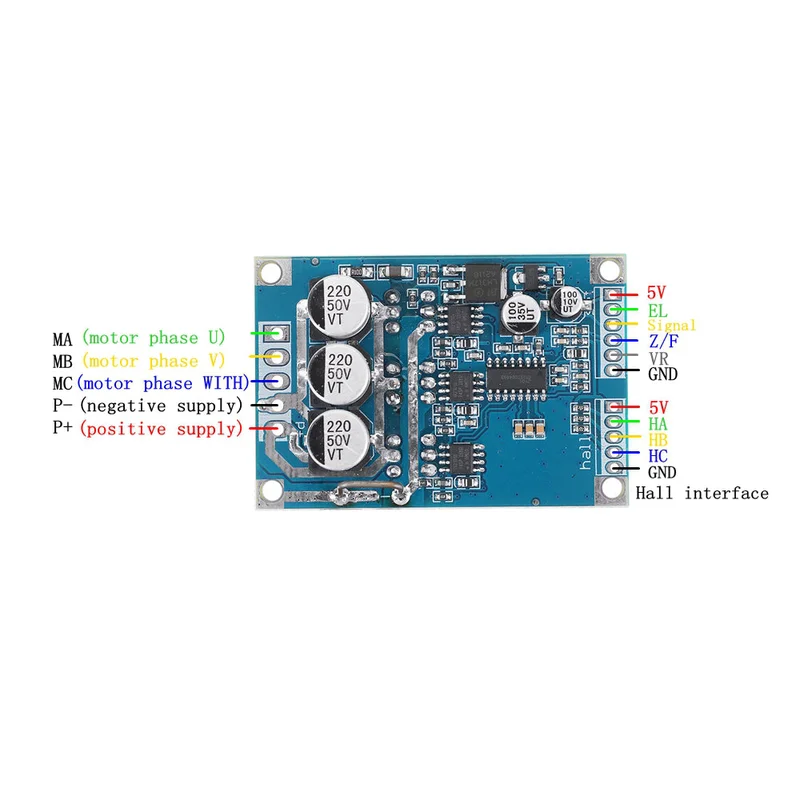

Hal-interface:

• 5V, de positieve pool van de Hall-voeding
• HA, Hall-signaal A/U
• HB, Hall-signaal Z/W
• HC, Hall-signaal C/W
• Grond, Hal Negatief

Bedrading:

• Bedradingsmethode voor motorsnelheidsregeling: de systeemsnelheid van de beschikbare potentiometer kan ook worden aangesloten op de microcontroller voor besturing. Wanneer de potentiometer de bedrading bestuurt, is de middelste pin van de potentiometer verbonden met de VR-snelheidspoort, en de twee uiteinden van de potentiometer zijn verbonden met 5V.
• Bedradingsmethode voor motorbesturing: u kunt de schakelaarbesturing ook aansluiten op de microcontrollerbesturing, in één richting aarden en vervolgens 5V in één richting.

Pulssnelheid signaal:hoge en lage output. IC kan de door de klant gevraagde informatie niet begrijpen.
Hall signaal ingang:Het bedradingsschema is zoals weergegeven, een ervan komt overeen met HA, HB, HC, op de motor. Het 5V-voedingssignaal dat is aangesloten op de HAL van de motor is positief en het aardingssignaal is negatief.
Opmerking:Vanwege verschillende motorfabrikanten hoeft het bestellen van hallijnen niet overeen te komen met de volgorde van lijnen op de printplaat, deze moet worden aangepast. Let op! Als de circuitvolgorde verkeerd is, kan deze niet correct worden gestart en kan het gedwongen gebruik van de aandrijfschijf leiden tot schade!Motor driver board voor 12-36V DC voeding, VCC positieve voeding, GND negatieve voeding;Elektrische bedrading: driedraads borstelloze gelijkstroommotor, overeenkomend met MA/U, MB/V, MC/W.
Tip:Als het koellichaam dat u gebruikt minder dan 60 W is en er geen extra koellichaam is, zorg er dan voor dat u een koellichaam van meer dan 60 W toevoegt. Een te hoge temperatuur kan permanente schade veroorzaken! De grootte van het koellichaam is mogelijk gebaseerd op zware werkomstandigheden (aanbevolen koeloppervlak groter dan 200 cm²). Let bij het installeren van de radiator op de isolatie van de MOS-buis aan de achterkant van de module. Als er geen isolatie is, kan deze aan de bestuurderskaart plakken en permanent beschadigd raken! Het wordt aanbevolen om thermische isolatiefilm toe te voegen en aan beide zijden verwarmingsvet voor thermische isolatieplaten toe te voegen!
Pakket bevat:1 x borstelloze besturingskaart voor motoraandrijving
